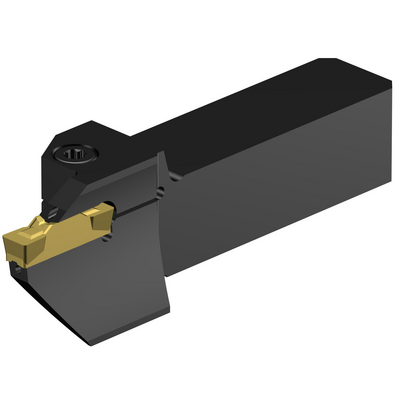

C2A-QS25-RFL23B-075CB
C2A-QS25-RFL23B-075CB
Representação específica
Disponível em uma semana
Quantidade do pacote: 1
ISO: C2A-QS25-RFL23B-075CB
Id do material: 8273676
EAN: 7323226868616
ANSI: C2A-QS25-RFL23B-075CB
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Profundidade máxima de corte
(CDX)
23 mm
Diâmetro interno mínimo do canal axial(DAXIN)
75 mm
Diâmetro externo máximo do canal axial(DAXX)
150 mm
Direção do suporte do canal axial(AXGSUP)
2
Código do tipo de fixação(MTP)
clamp on top of insert
Parte2 dos identificadores da interface da pastilha(CUTINT_MASTER)
CoroCut 2 -size L (C2I-L2-0800-)
Assento da pastilha(SSC_M)
L
Direção da interface de adaptação da máquina
(ADINTMS)
Rectangular shank -metric: 25 x 25
Ângulo do corpo da ferramenta em relação à peça
(BAWS)
0 °
Balanço mínimo(OHN)
44,7328 mm
Balanço máximo
(OHX)
70,2328 mm
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Tipo código de saída de refrigeração(CXSC)
axial inclined exit
Tipo de saída de refrigeração(CXST)
both over and under the cutting edge
Tamanho da rosca da entrada para refrigeração(CNT)
G 1/8-28
Pressão de refrigeração(CP)
150 bar
Largura da haste(B)
25 mm
Altura da haste(H)
25 mm
Comprimento funcional(LF)
128,7 mm
Largura funcional(WF)
26,5 mm
Altura funcional(HF)
25 mm
Comprimento total(OAL)
128,7 mm
Altura total(OAH)
41 mm
Torque(TQ)
6,5 Nm
Peso do item(WT)
0,521 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
L
Release date(ValFrom20)
20/02/23
ID de liberação do pacote(RELEASEPACK)
23.1
