C2A-QSA16-RFG15B-130CB
C2A-QSA16-RFG15B-130CB

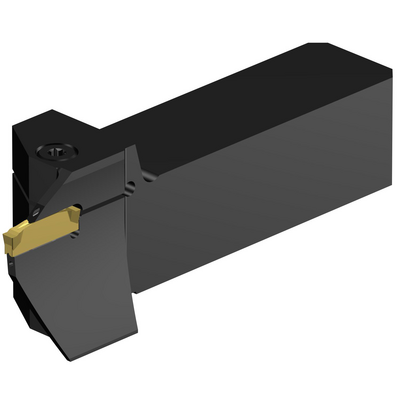

Representação específica
Disponível
Quantidade do pacote: 1
ISO: C2A-QSA16-RFG15B-130CB
Id do material: 8289900
EAN: 7323226938982
ANSI: C2A-QSA16-RFG15B-130CB

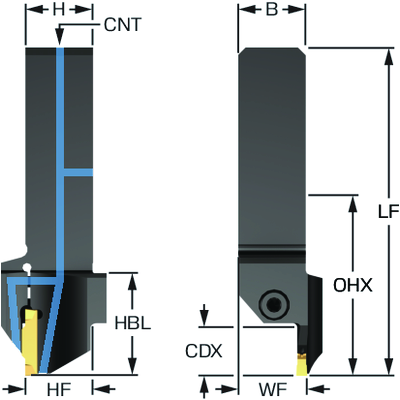

Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Profundidade máxima de corte
(CDX)
14,986 mm
Diâmetro interno mínimo do canal axial(DAXIN)
129,9972 mm
Diâmetro externo máximo do canal axial(DAXX)
159,9946 mm
Direção do suporte do canal axial(AXGSUP)
2
Código do tipo de fixação(MTP)
clamp on top of insert
Parte2 dos identificadores da interface da pastilha(CUTINT_MASTER)
CoroCut 2 -size G (C2I-G2-0300-)
Assento da pastilha(SSC_M)
G
Direção da interface de adaptação da máquina
(ADINTMS)
Rectangular shank -inch: 1 x 1
Ângulo do corpo da ferramenta em relação à peça
(BAWS)
0 °
Balanço mínimo(OHN)
32,7744 mm
Balanço máximo
(OHX)
58,2744 mm
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Tipo código de saída de refrigeração(CXSC)
axial inclined exit
Tipo de saída de refrigeração(CXST)
both over and under the cutting edge
Tamanho da rosca da entrada para refrigeração(CNT)
G 1/8-28
Pressão de refrigeração(CP)
150 bar
Largura da haste(B)
25,4 mm
Altura da haste(H)
25,4 mm
Comprimento funcional(LF)
116,7638 mm
Largura funcional(WF)
25,908 mm
Altura funcional(HF)
25,4 mm
Comprimento total(OAL)
116,7638 mm
Altura total(OAH)
40,4 mm
Torque(TQ)
4,5 Nm
Peso do item(WT)
0,496 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
G
Release date(ValFrom20)
25/09/23
ID de liberação do pacote(RELEASEPACK)
23.2
