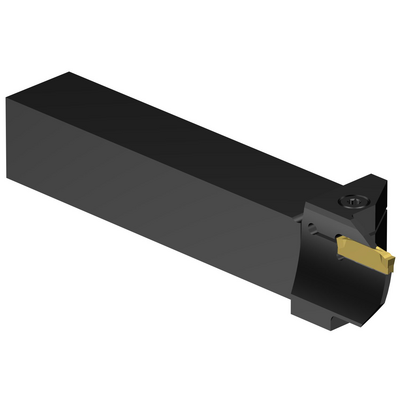

C2A-RSA16-LFG15B-054DB
C2A-RSA16-LFG15B-054DB
Representação específica
Disponível
Quantidade do pacote: 1
ISO: C2A-RSA16-LFG15B-054DB
Id do material: 8424885
EAN: 7323227480534
ANSI: C2A-RSA16-LFG15B-054DB
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Profundidade máxima de corte
(CDX)
14,986 mm
Diâmetro interno mínimo do canal axial(DAXIN)
54,0004 mm
Diâmetro externo máximo do canal axial(DAXX)
75,0062 mm
Direção do suporte do canal axial(AXGSUP)
2
Código do tipo de fixação(MTP)
clamp on top of insert
Parte2 dos identificadores da interface da pastilha(CUTINT_MASTER)
CoroCut 2 -size G (C2I-G2-0300-)
Assento da pastilha(SSC_M)
G
Direção da interface de adaptação da máquina
(ADINTMS)
Rectangular shank -inch: 1 x 1
Ângulo do corpo da ferramenta em relação à peça
(BAWS)
0 °
Balanço mínimo(OHN)
35,3744 mm
Balanço máximo
(OHX)
60,7744 mm
Sentido
(HAND)
Left
Código de entrada de refrigeração
(CNSC)
without coolant entry
Tipo código de saída de refrigeração(CXSC)
no coolant exit
Pressão de refrigeração(CP)
150 bar
Largura da haste(B)
25,4 mm
Altura da haste(H)
25,4 mm
Comprimento funcional(LF)
152,4 mm
Largura funcional(WF)
26,3906 mm
Altura funcional(HF)
25,4 mm
Comprimento total(OAL)
152,4 mm
Altura total(OAH)
33,4 mm
Torque(TQ)
4,5 Nm
Peso do item(WT)
0,69 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
G
Release date(ValFrom20)
25/09/23
ID de liberação do pacote(RELEASEPACK)
23.2
