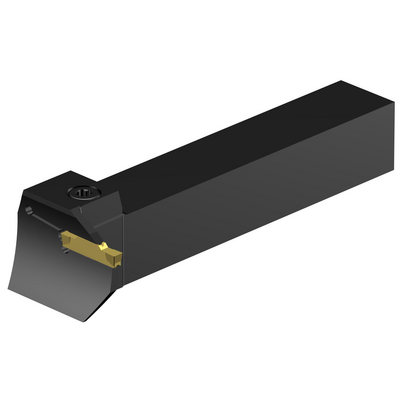

C2A-RSA16-RGH18B-092DB
C2A-RSA16-RGH18B-092DB
Representação específica
Disponível em uma semana
Quantidade do pacote: 1
ISO: C2A-RSA16-RGH18B-092DB
Id do material: 8425678
EAN: 7323227485027
ANSI: C2A-RSA16-RGH18B-092DB
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Profundidade máxima de corte
(CDX)
18,0086 mm
Diâmetro interno mínimo do canal axial(DAXIN)
91,9988 mm
Diâmetro externo máximo do canal axial(DAXX)
140,0048 mm
Direção do suporte do canal axial(AXGSUP)
2
Código do tipo de fixação(MTP)
clamp on top of insert
Parte2 dos identificadores da interface da pastilha(CUTINT_MASTER)
CoroCut 2 -size H (C2I-H2-0400-)
Assento da pastilha(SSC_M)
H
Direção da interface de adaptação da máquina
(ADINTMS)
Rectangular shank -inch: 1 x 1
Ângulo do corpo da ferramenta em relação à peça
(BAWS)
90 °
Balanço mínimo(OHN)
24,6 mm
Balanço máximo
(OHX)
50 mm
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
without coolant entry
Tipo código de saída de refrigeração(CXSC)
no coolant exit
Pressão de refrigeração(CP)
150 bar
Largura da haste(B)
25,4 mm
Altura da haste(H)
25,4 mm
Comprimento funcional(LF)
152,4 mm
Largura funcional(WF)
45,4152 mm
Altura funcional(HF)
25,4 mm
Comprimento total(OAL)
152,4 mm
Altura total(OAH)
36,4 mm
Torque(TQ)
4,5 Nm
Peso do item(WT)
0,805 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
H
Release date(ValFrom20)
30/12/23
ID de liberação do pacote(RELEASEPACK)
24.1
