C2A-SL40-LGH18A-092GB
C2A-SL40-LGH18A-092GB

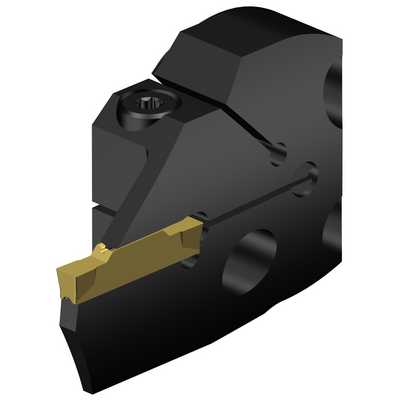

CoroCut® 2, cabeça de corte para canais frontaischevron_right
Representação específica
Disponível
Quantidade do pacote: 1
ISO: C2A-SL40-LGH18A-092GB
Id do material: 8359365
EAN: 7323227240589
ANSI: C2A-SL40-LGH18A-092GB
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Profundidade máxima de corte
(CDX)
18 mm
Diâmetro interno mínimo do canal axial(DAXIN)
92 mm
Diâmetro externo máximo do canal axial(DAXX)
140 mm
Direção do suporte do canal axial(AXGSUP)
1
Código do tipo de fixação(MTP)
clamp on top of insert
Parte2 dos identificadores da interface da pastilha(CUTINT_MASTER)
CoroCut 2 -size H (C2I-H2-0400-)
Assento da pastilha(SSC_M)
H
Direção da interface de adaptação da máquina
(ADINTMS)
SL head (screw mounted) -size 40
Ângulo do corpo da ferramenta em relação à peça
(BAWS)
90 °
Balanço máximo
(OHX)
18 mm
Sentido
(HAND)
Left
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Tipo código de saída de refrigeração(CXSC)
radial exit
Tipo de saída de refrigeração(CXST)
over the cutting edge
Pressão de refrigeração(CP)
150 bar
Diâmetro de conexão do lado da máquina(DCONMS)
40 mm
Comprimento funcional(LF)
18 mm
Largura funcional(WF)
45,1 mm
Altura funcional(HF)
0,1 mm
Comprimento total(OAL)
21,8 mm
Altura total(OAH)
45 mm
Torque(TQ)
3 Nm
Peso do item(WT)
0,155 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
H
Release date(ValFrom20)
30/12/23
ID de liberação do pacote(RELEASEPACK)
24.1
