Representação específica
Feito sob medida
Quantidade do pacote: 1

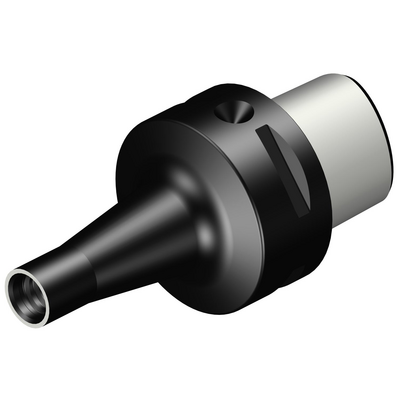

ISO: C3-391.EH-10 049
Id do material: 6048694
EAN: 26048694
ANSI: C3-391.EH-10 049
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C3
Direção de interface de adaptação da peça
(ADINTWS)
Coromant EH -metric - E10
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
150 bar
Diâmetro de conexão do lado da máquina(DCONMS)
32 mm
Diâmetro funcional(DFC)
22 mm
Numero standard(STDNO)
ISO26623-1
Diâmetro da conexão do lado da peça(DCONWS)
9,6 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
49 mm
Diâmetro do corpo(BD_1)
9,6 mm
Diâmetro do corpo(BD_2)
9,6 mm
Diâmetro do corpo(BD_3)
14,8 mm
Diâmetro do corpo(BD_4)
32 mm
Comprimento do corpo(LB_1)
10 mm
Comprimento do corpo(LB_2)
28,5 mm
Comprimento do corpo(LB_3)
34 mm
Comprimento do corpo(LB_4)
49 mm
Ângulo de conicidade(BHTA_1)
0 °
Ângulo de conicidade(BHTA_2)
8 °
Ângulo de conicidade(BHTA_3)
57,6 °
Ângulo de conicidade(BHTA_4)
0 °
Torque(TQ)
12 Nm
Rotação máxima(RPMX)
40 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
Balancing by design
Peso do item(WT)
0,145 kg
Comprimento total(OAL)
68 mm
Release date(ValFrom20)
20/09/11
ID de liberação do pacote(RELEASEPACK)
11.2
