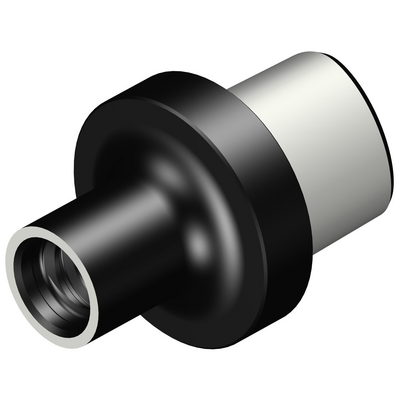

Representação específica
Disponível em uma semana
Quantidade do pacote: 1
ISO: C3-391.EH-16 027
Id do material: 7079919
EAN: 7323221181505
ANSI: C3-391.EH-16 027

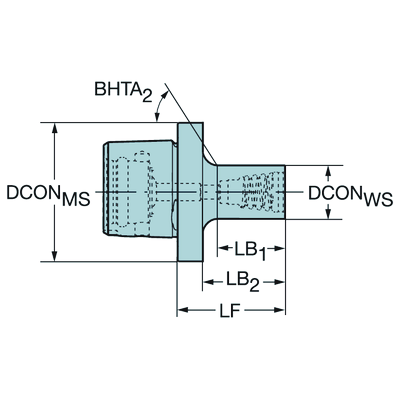

Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
Coromant Capto (segment clamping only) -size C3
Direção de interface de adaptação da peça
(ADINTWS)
Coromant EH -metric - E16
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
150 bar
Diâmetro de conexão do lado da máquina(DCONMS)
32 mm
Diâmetro funcional(DFC)
22 mm
Numero standard(STDNO)
ISO26623-1
Diâmetro da conexão do lado da peça(DCONWS)
15,4 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
27 mm
Diâmetro do corpo(BD_1)
15,4 mm
Diâmetro do corpo(BD_2)
15,4 mm
Diâmetro do corpo(BD_3)
32 mm
Comprimento do corpo(LB_1)
14 mm
Comprimento do corpo(LB_2)
19 mm
Comprimento do corpo(LB_3)
27 mm
Ângulo de conicidade(BHTA_1)
0 °
Ângulo de conicidade(BHTA_2)
45 °
Ângulo de conicidade(BHTA_3)
0 °
Torque(TQ)
30 Nm
Rotação máxima(RPMX)
55 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
No balancing
Peso do item(WT)
0,102 kg
Comprimento total(OAL)
46 mm
Release date(ValFrom20)
22/09/16
ID de liberação do pacote(RELEASEPACK)
16.2
