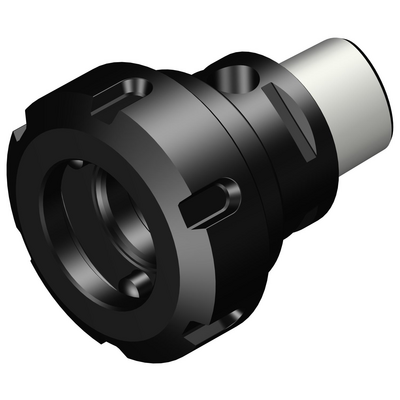

Representação específica
Disponível em uma semana
Quantidade do pacote: 1
ISO: C3-DM20-N-032
Id do material: 7686913
EAN: 7323224257566
ANSI: C3-DM20-N-032
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C3
Direção de interface de adaptação da peça
(ADINTWS)
MDI modular drill interface -MDI-20
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
80 bar
Bolso para chip de dados
(DCP)
Sim
Tamanho do bolso para chip de dados(DCPS)
Dia.=10 mm/Height=4,5 mm
Diâmetro de conexão do lado da máquina(DCONMS)
32 mm
Diâmetro funcional(DFC)
22 mm
Numero standard(STDNO)
ISO26623-1
Diâmetro da conexão do lado da peça(DCONWS)
20 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
32 mm
Diâmetro do corpo(BD_1)
49,7 mm
Comprimento do corpo(LB_1)
42 mm
Ângulo de conicidade(BHTA_1)
0 °
Torque(TQ)
135 Nm
Rotação máxima(RPMX)
55 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
Balancing by design
Peso do item(WT)
0,31 kg
Comprimento total(OAL)
61 mm
Release date(ValFrom20)
21/09/19
ID de liberação do pacote(RELEASEPACK)
19.2
