Representação específica
Feito sob medida
Quantidade do pacote: 1
ISO: C4-390.00-40 060
Id do material: 5727764
EAN: 10608673
ANSI: C4-390.00-40 060

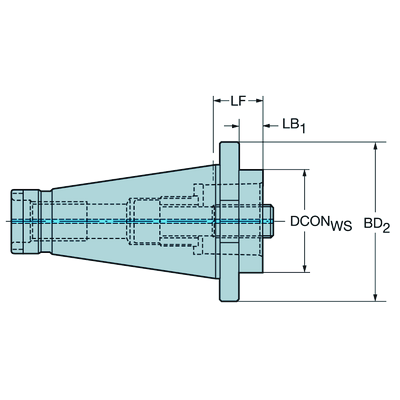

Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
DIN2080 -AD central coolant -size 40
Direção de interface de adaptação da peça
(ADINTWS)
Coromant Capto (bolt clamping) -size C4
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
1160 PSI
Diâmetro funcional(DFC)
1,1024 inch
Tamanho da rosca do tirante de tração(CRKS)
Metric M16
Diâmetro da conexão do lado da peça(DCONWS)
1,5748 inch
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
2,3622 inch
Diâmetro do corpo(BD_1)
1,5748 inch
Diâmetro do corpo(BD_2)
2,4803 inch
Comprimento do corpo(LB_1)
1,9055 inch
Comprimento do corpo(LB_2)
2,3622 inch
Ângulo de conicidade(BHTA_1)
0 °
Ângulo de conicidade(BHTA_2)
0 °
Torque(TQ)
40,5659 ftlbf
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
No balancing
Peso do item(WT)
2,4097 lb
Comprimento total(OAL)
6,0394 inch
Release date(ValFrom20)
07/09/92
ID de liberação do pacote(RELEASEPACK)
92.3
