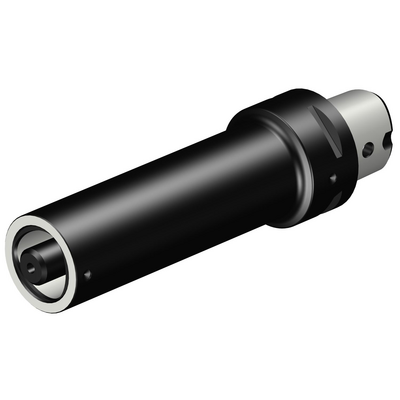

Representação específica
Disponível
Quantidade do pacote: 1
ISO: C4-391.02-32 120
Id do material: 6763455
EAN: 26763455
ANSI: C4-391.02-32 120
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C4
Direção de interface de adaptação da peça
(ADINTWS)
Coromant Capto (bolt clamping) -size C3
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
1160 PSI
Diâmetro de conexão do lado da máquina(DCONMS)
1,5748 inch
Diâmetro funcional(DFC)
1,1024 inch
Numero standard(STDNO)
ISO26623-1
Diâmetro da conexão do lado da peça(DCONWS)
1,2598 inch
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
4,7244 inch
Diâmetro do corpo(BD_1)
1,2598 inch
Diâmetro do corpo(BD_2)
1,5748 inch
Comprimento do corpo(LB_1)
3,7677 inch
Comprimento do corpo(LB_2)
4,7244 inch
Ângulo de conicidade(BHTA_1)
0 °
Ângulo de conicidade(BHTA_2)
0 °
Torque(TQ)
33,1903 ftlbf
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
No balancing
Peso do item(WT)
1,6998 lb
Comprimento total(OAL)
5,6693 inch
Release date(ValFrom20)
16/02/16
ID de liberação do pacote(RELEASEPACK)
16.1
