C4-LF123J25CE-120B
C4-LF123J25CE-120B

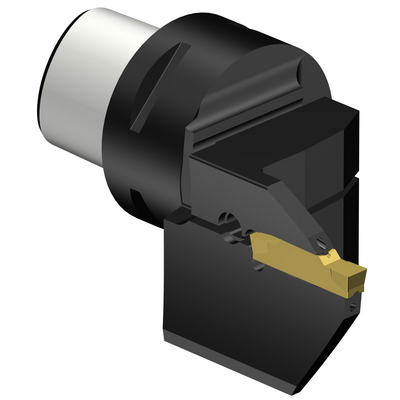

CoroCut® 1-2, unidade de corte para canais frontaischevron_right
Representação específica
Sendo substituído por C2A-CC4-LFJ18B-120CB
Disponível
Sistema de fixação diferente x o produto original, mas compatível com a pastilhas originais
Quantidade do pacote: 1
ISO: C4-LF123J25CE-120B
Id do material: 6798939
EAN: 26798939
ANSI: C4-LF123J25CE-120B
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Profundidade máxima de corte
(CDX)
25 mm
Diâmetro interno mínimo do canal axial(DAXIN)
120 mm
Diâmetro externo máximo do canal axial(DAXX)
180 mm
Direção do suporte do canal axial(AXGSUP)
2
Código do tipo de fixação(MTP)
clamp on top of insert
Parte2 dos identificadores da interface da pastilha(CUTINT_MASTER)
CoroCut 2 -size J (N123J2-0500-0004-TF)
Assento da pastilha(SSC_M)
J
Direção da interface de adaptação da máquina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C4
Ângulo do corpo da ferramenta em relação à peça
(BAWS)
0 °
Balanço máximo
(OHX)
70 mm
Sentido
(HAND)
Left
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Tipo código de saída de refrigeração(CXSC)
axial inclined exit
Pressão de refrigeração(CP)
150 bar
Diâmetro de conexão do lado da máquina(DCONMS)
40 mm
Comprimento funcional(LF)
70 mm
Largura funcional(WF)
27 mm
Altura funcional(HF)
0 mm
Comprimento total(OAL)
94 mm
Peso do item(WT)
0,438 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
J
Release date(ValFrom20)
22/09/15
ID de liberação do pacote(RELEASEPACK)
15.2
