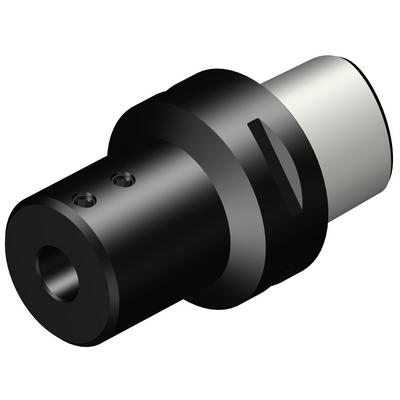

Representação específica
Disponível
Quantidade do pacote: 1
ISO: C5-131-00060-500
Id do material: 5728989
EAN: 10473945
ANSI: C5-131-00060-500
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Direção de interface de adaptação da peça
(ADINTWS)
Cylindrical clamping w/ flats (sleeve) -inch: 1/2
Balanço mínimo(OHN)
2,3622 inch
Balanço máximo
(OHX)
2,3622 inch
Sentido
(HAND)
Neutral
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
1160 PSI
Diâmetro de conexão do lado da máquina(DCONMS)
1,9685 inch
Diâmetro da conexão do lado da peça(DCONWS)
0,5 inch
Comprimento funcional(LF_1)
2,3622 inch
Largura funcional(WF_1)
0 inch
Altura funcional(HF_1)
0 inch
Diâmetro do corpo(BD_1)
1,4173 inch
Comprimento do corpo(LB)
1,4173 inch
Comprimento total(OAL)
3,5433 inch
Diametro máximo da ferramenta para troca(DIX)
1,4173 inch
Torque(TQ)
11,0634 ftlbf
Código do material do corpo
(BMC)
Aços
Peso do item(WT)
1,6043 lb
Release date(ValFrom20)
05/11/90
ID de liberação do pacote(RELEASEPACK)
90.3
