C5-390.410-100100HD
C5-390.410-100100HD

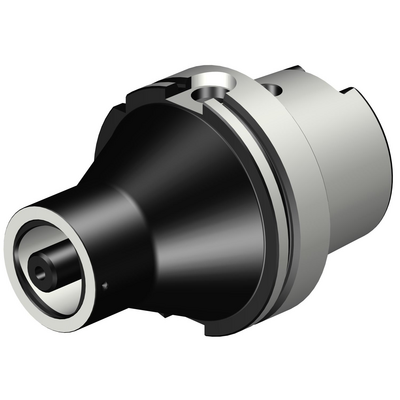

Adaptador com acoplamento HSK para Coromant Capto®chevron_right
Representação específica
Esgotado
Quantidade do pacote: 1
ISO: C5-390.410-100100HD
Id do material: 6070082
EAN: 26070082
ANSI: C5-390.410-100100HD
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
HSK -A -size 100
Direção de interface de adaptação da peça
(ADINTWS)
Coromant Capto (bolt clamping) -size C5
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
100 bar
Diâmetro de conexão do lado da máquina(DCONMS)
100 mm
Diâmetro funcional(DFC)
75,013 mm
Numero standard(STDNO)
ISO12164-1
Letra standard(STDLET)
A
Diâmetro da conexão do lado da peça(DCONWS)
50 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
100 mm
Diâmetro do corpo(BD_1)
50 mm
Diâmetro do corpo(BD_2)
50 mm
Diâmetro do corpo(BD_3)
100 mm
Comprimento do corpo(LB_1)
30 mm
Comprimento do corpo(LB_2)
71 mm
Comprimento do corpo(LB_3)
100 mm
Ângulo de conicidade(BHTA_1)
0 °
Ângulo de conicidade(BHTA_2)
23,7 °
Ângulo de conicidade(BHTA_3)
0 °
Torque(TQ)
95 Nm
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
No balancing
Peso do item(WT)
3,434 kg
Comprimento total(OAL)
150 mm
Release date(ValFrom20)
20/09/11
ID de liberação do pacote(RELEASEPACK)
11.2
