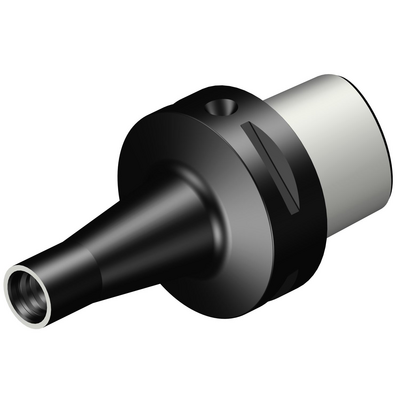

Representação específica
Disponível
Quantidade do pacote: 1
ISO: C6-391.EH-20 088
Id do material: 6048722
EAN: 26048722
ANSI: C6-391.EH-20 088
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Direção de interface de adaptação da peça
(ADINTWS)
Coromant EH -metric - E20
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
150 bar
Diâmetro de conexão do lado da máquina(DCONMS)
63 mm
Diâmetro funcional(DFC)
44 mm
Numero standard(STDNO)
ISO26623-1
Diâmetro da conexão do lado da peça(DCONWS)
19,2 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
88 mm
Diâmetro do corpo(BD_1)
19,2 mm
Diâmetro do corpo(BD_2)
19,2 mm
Diâmetro do corpo(BD_3)
30 mm
Diâmetro do corpo(BD_4)
63 mm
Comprimento do corpo(LB_1)
20 mm
Comprimento do corpo(LB_2)
58,4 mm
Comprimento do corpo(LB_3)
66 mm
Comprimento do corpo(LB_4)
88 mm
Ângulo de conicidade(BHTA_1)
0 °
Ângulo de conicidade(BHTA_2)
8 °
Ângulo de conicidade(BHTA_3)
65,3 °
Ângulo de conicidade(BHTA_4)
0 °
Torque(TQ)
50 Nm
Rotação máxima(RPMX)
20 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
Balancing by design
Peso do item(WT)
0,996 kg
Comprimento total(OAL)
126 mm
Release date(ValFrom20)
20/09/11
ID de liberação do pacote(RELEASEPACK)
11.2
