Representação genérica
Disponível em uma semana
Quantidade do pacote: 1
ISO: C8-391.05C-27 150
Id do material: 6408316
EAN: 26408316
ANSI: C8-391.05C-27 150

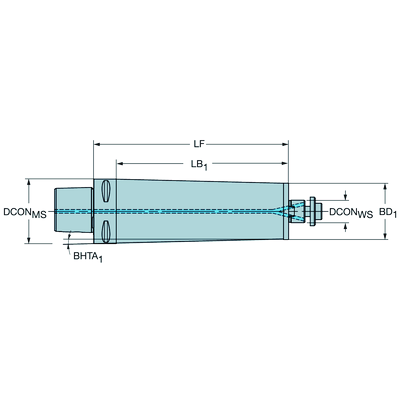

Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C8
Direção de interface de adaptação da peça
(ADINTWS)
Arbor -ISO 6462 -A/B (center bolt/washer) -metric: 27
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Tipo código de saída de refrigeração(CXSC)
axial concentric on circle
Pressão de refrigeração(CP)
80 bar
Diâmetro de conexão do lado da máquina(DCONMS)
80 mm
Diâmetro funcional(DFC)
55 mm
Numero standard(STDNO)
ISO26623-1
Diâmetro da conexão do lado da peça(DCONWS)
27 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
150 mm
Diâmetro do corpo(BD_1)
65 mm
Diâmetro do corpo(BD_2)
80 mm
Comprimento do corpo(LB_1)
120 mm
Comprimento do corpo(LB_2)
150 mm
Ângulo de conicidade(BHTA_1)
3,73 °
Ângulo de conicidade(BHTA_2)
0 °
Torque(TQ)
80 Nm
Rotação máxima(RPMX)
12 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
No balancing
Peso do item(WT)
5,475 kg
Comprimento total(OAL)
198 mm
Release date(ValFrom20)
24/09/13
ID de liberação do pacote(RELEASEPACK)
13.2
