Representação específica
Feito sob medida
Quantidade do pacote: 1

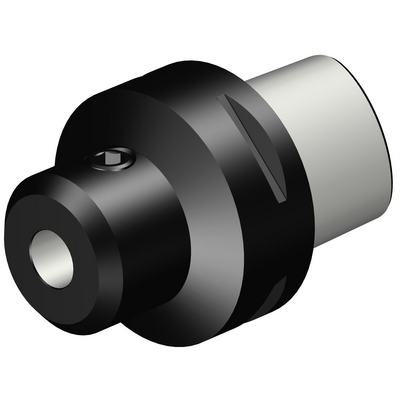

ISO: C8-391.20-18 070
Id do material: 5730085
EAN: 10923301
ANSI: C8-391.20-18 070
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C8
Direção de interface de adaptação da peça
(ADINTWS)
Weldon -metric: 18
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
290 PSI
Diâmetro de conexão do lado da máquina(DCONMS)
3,1496 inch
Diâmetro funcional(DFC)
2,1654 inch
Numero standard(STDNO)
ISO26623-1
Diâmetro da conexão do lado da peça(DCONWS)
0,7087 inch
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
2,7559 inch
Diâmetro do corpo(BD_1)
1,5748 inch
Diâmetro do corpo(BD_2)
1,9685 inch
Diâmetro do corpo(BD_3)
1,9685 inch
Diâmetro do corpo(BD_4)
3,1496 inch
Comprimento do corpo(LB_1)
0,1969 inch
Comprimento do corpo(LB_2)
1,2992 inch
Comprimento do corpo(LB_3)
1,5748 inch
Comprimento do corpo(LB_4)
2,7559 inch
Ângulo de conicidade(BHTA_1)
45 °
Ângulo de conicidade(BHTA_2)
0 °
Ângulo de conicidade(BHTA_3)
65 °
Ângulo de conicidade(BHTA_4)
0 °
Torque(TQ)
11,0634 ftlbf
Rotação máxima(RPMX)
14 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
No balancing
Peso do item(WT)
5,2668 lb
Comprimento total(OAL)
4,6457 inch
Release date(ValFrom20)
26/02/96
ID de liberação do pacote(RELEASEPACK)
96.1
