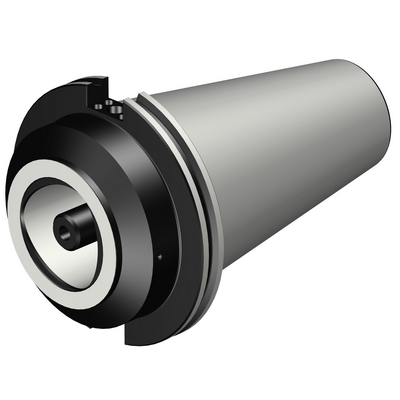

Representação específica
Disponível
Quantidade do pacote: 1
ISO: C8-A390.45-60 050
Id do material: 5729826
EAN: 10770896
ANSI: C8-A390.45-60 050

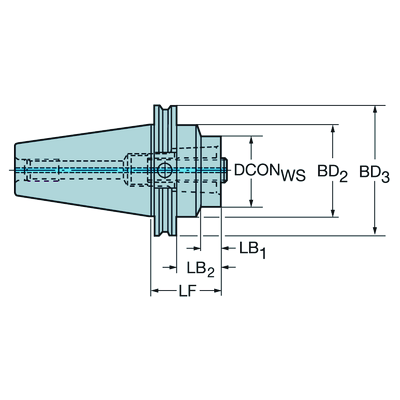

Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
CAT-V -AD central coolant - CAT-V60
Direção de interface de adaptação da peça
(ADINTWS)
Coromant Capto (bolt clamping) -size C8
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
80 bar
Diâmetro funcional(DFC)
107,95 mm
Tamanho da rosca do tirante de tração(CRKS)
Inch 1 1/4"-7
Diâmetro da conexão do lado da peça(DCONWS)
80 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
50,0126 mm
Diâmetro do corpo(BD_1)
80 mm
Diâmetro do corpo(BD_2)
108,2 mm
Diâmetro do corpo(BD_3)
139,7 mm
Comprimento do corpo(LB_1)
3,8 mm
Comprimento do corpo(LB_2)
30,9 mm
Comprimento do corpo(LB_3)
50 mm
Ângulo de conicidade(BHTA_1)
0 °
Ângulo de conicidade(BHTA_2)
0 °
Ângulo de conicidade(BHTA_3)
0 °
Torque(TQ)
65 Nm
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
No balancing
Peso do item(WT)
9,892 kg
Comprimento total(OAL)
211,913 mm
Release date(ValFrom20)
12/09/94
ID de liberação do pacote(RELEASEPACK)
94.2
