Representação específica
Feito sob medida
Quantidade do pacote: 1
ISO: C8-A391.20-09 070
Id do material: 5729371
EAN: 10923323
ANSI: C8-A391.20-09 070

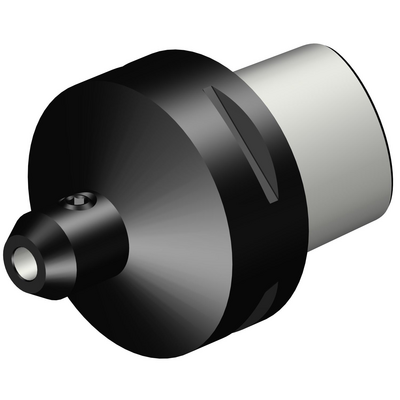

Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C8
Direção de interface de adaptação da peça
(ADINTWS)
Weldon -inch: 3/8
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
20 bar
Diâmetro de conexão do lado da máquina(DCONMS)
80 mm
Diâmetro funcional(DFC)
55 mm
Numero standard(STDNO)
ISO26623-1
Diâmetro da conexão do lado da peça(DCONWS)
9,525 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
70 mm
Diâmetro do corpo(BD_1)
16,7 mm
Diâmetro do corpo(BD_2)
25,4 mm
Diâmetro do corpo(BD_3)
25,4 mm
Diâmetro do corpo(BD_4)
80 mm
Comprimento do corpo(LB_1)
7,5 mm
Comprimento do corpo(LB_2)
27,5 mm
Comprimento do corpo(LB_3)
40,2 mm
Comprimento do corpo(LB_4)
70 mm
Ângulo de conicidade(BHTA_1)
30 °
Ângulo de conicidade(BHTA_2)
0 °
Ângulo de conicidade(BHTA_3)
65 °
Ângulo de conicidade(BHTA_4)
0 °
Torque(TQ)
8 Nm
Rotação máxima(RPMX)
14 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
No balancing
Peso do item(WT)
1,993 kg
Comprimento total(OAL)
118 mm
Release date(ValFrom20)
26/02/96
ID de liberação do pacote(RELEASEPACK)
96.1
