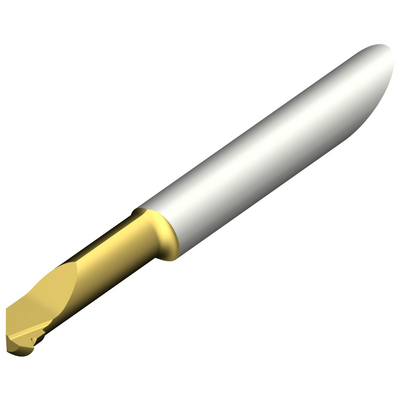

CXS-05TH100MM-4815R 1025
CXS-05TH100MM-4815R 1025
Representação específica
Disponível
Quantidade do pacote: 1
ISO: CXS-05TH100MM-4815R 1025
Id do material: 5726344
EAN: 12239124
ANSI: CXS-05TH100MM-4815R 1025
Ilustrações técnicas
Dados do produto
Classificação de materiais nível 1(TMC1ISO)
Tipo de formato de rosca(THFT)
M (Metric 60°)
Passo da rosca(TP)
1 mm
Tipo de perfil da rosca(TPT)
full profile
Classe de tolerância da rosca(TCTR)
IT 6
Altura teórica da rosca(HA)
1 mm
Diferença de altura da rosca(HB)
0,1 mm
Chanfro do furo(CF)
0,12 mm
Direção da interface de adaptação da máquina
(ADINTMS)
CoroTurn XS -metric: 5
Diâmetro mínimo do furo
(DMIN)
4,8 mm
Balanço máximo
(OHX)
17,4 mm
Comprimento util
(LU)
14,6 mm
Sentido
(HAND)
Right
Classe
(GRADE)
1025
Substrato(SUBSTRATE)
HC
Cobertura(COATING)
PVD TiAlN+TiN
Código de entrada de refrigeração
(CNSC)
without coolant entry
Diâmetro de conexão do lado da máquina(DCONMS)
5 mm
Comprimento da saliência(LPR)
37,25 mm
Comprimento funcional(LF)
36,65 mm
Largura funcional(WF)
2,25 mm
Altura funcional(HF)
0 mm
Largura do corpo(WB)
3,55 mm
Peso do item(WT)
0,011 kg
Comprimento total(OAL)
40,4 mm
Numero standard(STDNO_1)
ISO 956-1998
Release date(ValFrom20)
29/01/07
ID de liberação do pacote(RELEASEPACK)
07.1
