Representação genérica
Disponível
Quantidade do pacote: 1
ISO: E10-A16-CS-160
Id do material: 5732560
EAN: 12416143
ANSI: E10-A16-CS-160

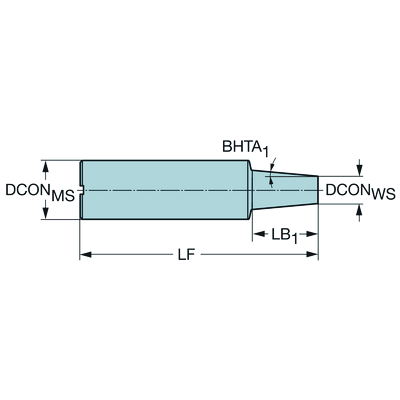

Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
Cylindrical shank without clamping features (without flange) -metric: 16.00
Tolerância do diâmetro de conexão(TCDCON)
h6
Direção de interface de adaptação da peça
(ADINTWS)
Coromant EH -metric - E10
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Tipo código de saída de refrigeração(CXSC)
axial concentric exit
Pressão de refrigeração(CP)
80 bar
Diâmetro de conexão do lado da máquina(DCONMS)
16 mm
Diâmetro da conexão do lado da peça(DCONWS)
9,6 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
160 mm
Diâmetro do corpo(BD_1)
9,6 mm
Diâmetro do corpo(BD_2)
16 mm
Comprimento do corpo(LB_1)
50 mm
Comprimento do corpo(LB_2)
160 mm
Ângulo de conicidade(BHTA_1)
1 °
Ângulo de conicidade(BHTA_2)
0 °
Torque(TQ)
12 Nm
Rotação máxima(RPMX)
12 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
Balancing by design
Peso do item(WT)
0,2247 kg
Comprimento total(OAL)
160 mm
Release date(ValFrom20)
20/02/09
ID de liberação do pacote(RELEASEPACK)
09.1
