LF123J050-16B-040BM
LF123J050-16B-040BM

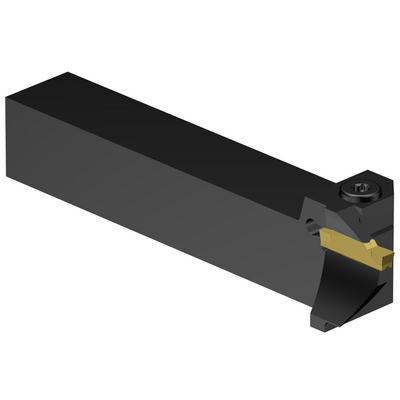

CoroCut® 1-2, ferramenta de haste para usinagem de canais frontais
Representação específica
Feito sob medida
Quantidade do pacote: 1
ISO: LF123J050-16B-040BM
Id do material: 5908235
EAN: 25908235
ANSI: LF123J050-16B-040BM
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Profundidade máxima de corte
(CDX)
12,7 mm
Diâmetro interno mínimo do canal axial(DAXIN)
40 mm
Diâmetro externo máximo do canal axial(DAXX)
70 mm
Direção do suporte do canal axial(AXGSUP)
2
Código do tipo de fixação(MTP)
clamp on top of insert
Parte2 dos identificadores da interface da pastilha(CUTINT_MASTER)
CoroCut 2 -size J (N123J2-0500-0004-TF)
Assento da pastilha(SSC_M)
J
Direção da interface de adaptação da máquina
(ADINTMS)
Rectangular shank -inch: 1 x 1
Ângulo do corpo da ferramenta em relação à peça
(BAWS)
0 °
Balanço máximo
(OHX)
33,7 mm
Sentido
(HAND)
Left
Código de entrada de refrigeração
(CNSC)
without coolant entry
Tipo código de saída de refrigeração(CXSC)
no coolant exit
Largura da haste(B)
25,4 mm
Altura da haste(H)
25,4 mm
Comprimento funcional(LF)
152,4 mm
Largura funcional(WF)
26 mm
Altura funcional(HF)
25,4 mm
Comprimento total(OAL)
152,4 mm
Torque(TQ)
2,8 Nm
Peso do item(WT)
0,719 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
J
Release date(ValFrom20)
17/09/10
ID de liberação do pacote(RELEASEPACK)
10.2
