LG123H1-0300-0015-RS1205
LG123H1-0300-0015-RS1205
CoroCut® 1-2, pastilha para perfilamentochevron_right
Novo

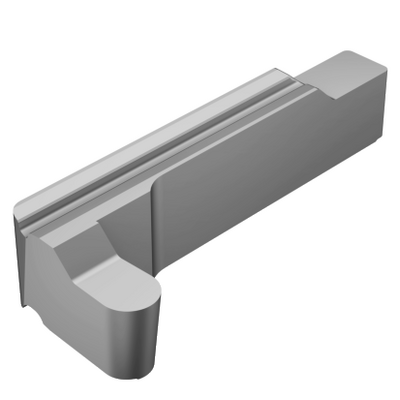

Representação genérica
Disponível em uma semana
Quantidade do pacote: 10
ISO: LG123H1-0300-0015-RS1205
Id do material: 8912183
EAN: 7323229153535
ANSI: LG123H1-0300-0015-RS1205
Valores iniciais
| M1.0.Z.AQ, Dureza: 200 HB | ||
| m |  | fn 0.1 mm/r (0.05 - 0.15) vc 200 m/min (250 - 175) |
 | fn 0.14 mm/r (0.07 - 0.21) | |
| N1.3.C.AG, Dureza: 90 HB | ||
| n | | fn 0.1 mm/r (0.05 - 0.15) vc 1900 m/min (2400 - 240) |
| fn 0.14 mm/r (0.07 - 0.21) | |
| S2.0.Z.AG, Dureza: 350 HB | ||
| s | | fn 0.1 mm/r (0.05 - 0.15) vc 95 m/min (105 - 85) |
| fn 0.14 mm/r (0.07 - 0.21) | |
| | |
|---|---|---|
| M1.0.Z.AQ, Dureza: 200 HB | ||
| m | fn 0.1 mm/r (0.05 - 0.15) vc 200 m/min (250 - 175) | fn 0.14 mm/r (0.07 - 0.21) |
| N1.3.C.AG, Dureza: 90 HB | ||
| n | fn 0.1 mm/r (0.05 - 0.15) vc 1900 m/min (2400 - 240) | fn 0.14 mm/r (0.07 - 0.21) |
| S2.0.Z.AG, Dureza: 350 HB | ||
| s | fn 0.1 mm/r (0.05 - 0.15) vc 95 m/min (105 - 85) | fn 0.14 mm/r (0.07 - 0.21) |
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Classificação de materiais nível 1(TMC1ISO)
M
N
S
Designação dos fabricantes do quebra-cavacos
(CBMD)
RS
Tipo de operação
(CTPT)
finishing
Código de montagem da pastilha (métrico)(IFS)
Concave prismatic section with rail
Formato e tamanho da pastilha
(CUTINT_SIZESHAPE)
CoroCut 1-2 -size HX1
Número de arestas de corte(CEDC)
1
Assento da pastilha(SSC_M)
HX
Largura de corte
(CW)
3 mm
Menor tolerância da largura de corte(CWTOLL)
-0,02 mm
Maior tolerância da largura de corte(CWTOLU)
0,02 mm
Raio do canto
(RE)
1,5 mm
Menor tolerância do raio de canto(RETOLL)
-0,05 mm
Maior tolerância do raio de canto(RETOLU)
0,05 mm
Profundidade máxima de corte
(CDX)
5 mm
Diâmetro interno mínimo do canal axial(DAXIN)
98 mm
Diâmetro mínimo do furo
(DMIN)
44 mm
Ângulo do corpo da ferramenta em relação à máquina(BAMS)
90 °
Profundidade de corte máxima
(APMX)
1,3 mm
Ângulo de saída da pastilha(GAN)
0 °
Sentido
(HAND)
Left
Classe
(GRADE)
1205
Cobertura(COATING)
PVD AlTiN
Espessura da pastilha(S)
4,35 mm
Ângulo de folga principal(AN)
7 °
Peso do item(WT)
0,0055 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
HX
Release date(ValFrom20)
22/02/26
ID de liberação do pacote(RELEASEPACK)
26.1
