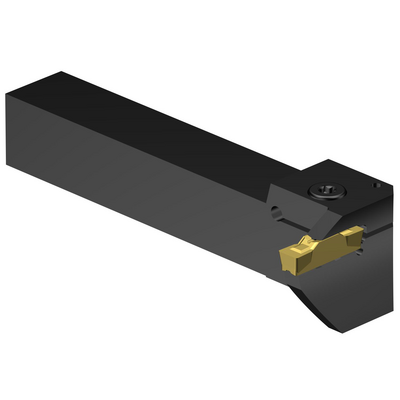

LG123L20-2525B-050BM
LG123L20-2525B-050BM
Representação específica
Sendo substituído por C2A-RS25-LGL20B-050DB
Disponível em uma semana
Totalmente intercambiável com o produto original.
Disponível
Quantidade do pacote: 1
ISO: LG123L20-2525B-050BM
Id do material: 5732344
EAN: 11539684
ANSI: LG123L20-2525B-050BM
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Profundidade máxima de corte
(CDX)
20 mm
Diâmetro interno mínimo do canal axial(DAXIN)
50 mm
Diâmetro externo máximo do canal axial(DAXX)
80 mm
Direção do suporte do canal axial(AXGSUP)
2
Código do tipo de fixação(MTP)
clamp on top of insert
Parte2 dos identificadores da interface da pastilha(CUTINT_MASTER)
CoroCut 2 -size L (N123L2-0800-0008-TF)
Assento da pastilha(SSC_M)
L
Direção da interface de adaptação da máquina
(ADINTMS)
Rectangular shank -metric: 25 x 25
Ângulo do corpo da ferramenta em relação à peça
(BAWS)
90 °
Balanço máximo
(OHX)
37,4 mm
Sentido
(HAND)
Left
Código de entrada de refrigeração
(CNSC)
without coolant entry
Tipo código de saída de refrigeração(CXSC)
no coolant exit
Largura da haste(B)
25 mm
Altura da haste(H)
25 mm
Comprimento funcional(LF)
150 mm
Largura funcional(WF)
47 mm
Altura funcional(HF)
25 mm
Comprimento total(OAL)
157,9 mm
Torque(TQ)
4,7 Nm
Peso do item(WT)
0,812 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
L
Release date(ValFrom20)
07/10/02
ID de liberação do pacote(RELEASEPACK)
02.2
