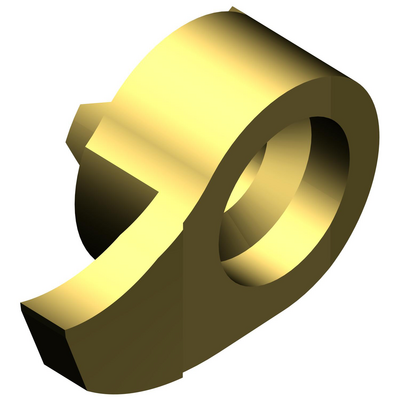

MB-09G200-00-16L 1025
MB-09G200-00-16L 1025
Representação específica
Disponível
Quantidade do pacote: 5
ISO: MB-09G200-00-16L 1025
Id do material: 5735731
EAN: 12067005
ANSI: MB-09G200-00-16L 1025
Valores iniciais (Primary (Radial) KAPR 90 deg )
P2.1.Z.AN, Dureza: 175 HB
P
fn 0.02 mm/r (0.02 - 0.02)
vc 190 m/min (195 - 185)
M1.0.Z.AQ, Dureza: 200 HB
M
fn 0.02 mm/r (0.02 - 0.02)
vc 165 m/min (175 - 165)
N1.3.C.AG, Dureza: 90 HB
N
fn 0.02 mm/r (0.02 - 0.02)
vc 290 m/min (360 - 36)
S2.0.Z.AG, Dureza: 350 HB
S
fn 0.02 mm/r (0.02 - 0.02)
vc 45 m/min (45 - 45)
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Classificação de materiais nível 1(TMC1ISO)
P
M
K
N
S
Largura de corte
(CW)
2 mm
Menor tolerância da largura de corte(CWTOLL)
0 mm
Maior tolerância da largura de corte(CWTOLU)
0,05 mm
Largura do chanfro esquerdo(CHWL)
0,04 mm
Largura do chanfro direito(CHWR)
0,04 mm
Profundidade máxima de corte
(CDX)
5,5 mm
Direção da interface de adaptação da máquina
(ADINTMS)
CoroCut MB -size 09
Diâmetro mínimo do furo
(DMIN)
16 mm
Balanço máximo
(OHX)
5,2 mm
Sentido
(HAND)
Left
Classe
(GRADE)
1025
Substrato(SUBSTRATE)
HC
Cobertura(COATING)
PVD TiAlN+TiN
Código de entrada de refrigeração
(CNSC)
without coolant entry
Diâmetro de conexão do lado da máquina(DCONMS)
9 mm
Comprimento funcional(LF)
5,2 mm
Largura funcional(WF)
10,5 mm
Altura funcional(HF)
0 mm
Peso do item(WT)
0,0074 kg
Comprimento total(OAL)
5,9 mm
Release date(ValFrom20)
15/08/05
ID de liberação do pacote(RELEASEPACK)
05.2
