Representação genérica
Quantidade do pacote: 1
ISO: MF80-R063Q22-13M
Id do material: 8172027
EAN: 7323226449617
ANSI: MF80-R063Q22-13M

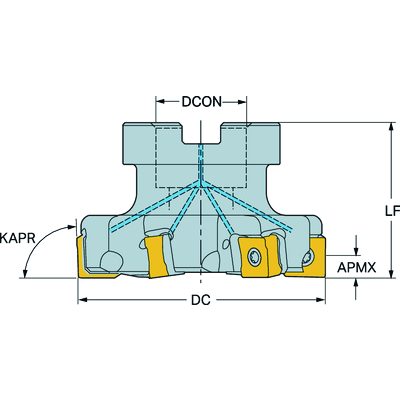

Ilustrações técnicas
Dados do produto
Ângulo da aresta de corte da ferramenta
(KAPR)
89,5 °
Diâmetro de corte
(DC)
63 mm
Número de pastilhas(CICT_1)
5
Código do tipo de fixação(MTP)
clamp with screw through hole
Parte 2 dos identificadores da interface da pastilha(CUTINT_MASTER_1)
CoroMill MF80 -1305
Profundidade de corte máxima
(APMX)
9 mm
Razão de largura de corte máxima(AERMX)
1
Profundidade máxima de mergulho(AZ)
0 mm
Passo diferencial de corte(CPDF)
Sim
Número efetivo de arestas de corte na parte periférica(ZEFP)
5
Direção da interface de adaptação da máquina
(ADINTMS)
Arbor -ISO 6462 -A (hexagon socket head cap screw) -metric: 22
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Diâmetro de conexão do lado da máquina(DCONMS)
22 mm
Numero standard(STDNO)
ISO6462
Letra standard(STDLET)
A
Comprimento funcional(LF)
40 mm
Ângulo de saída radial(GAMF)
-9,6949 °
Ângulo de saída axial(GAMP)
-2,1274 °
Torque(TQ)
3 Nm
Código do material do corpo
(BMC)
Aços
Rotação máxima(RPMX)
11 800 1/min
Peso do item(WT)
0,395 kg
Comprimento total(OAL)
40 mm
Assento da pastilha(SSC_M)
13
Código do tamanho do assento da pastilha - polegada(SSC_N)
13
Release date(ValFrom20)
26/09/22
ID de liberação do pacote(RELEASEPACK)
22.2
