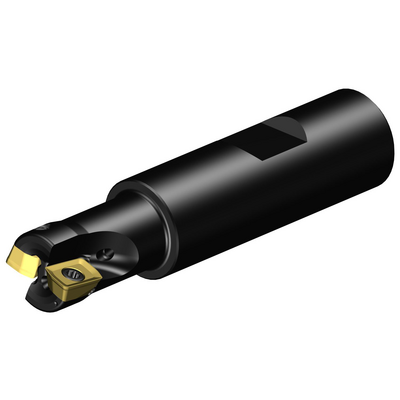

MS20-AR016M19-10L
MS20-AR016M19-10L
Representação específica
Quantidade do pacote: 1
ISO: MS20-AR016M19-10L
Id do material: 8068015
EAN: 7323226008814
ANSI: MS20-AR016M19-10L

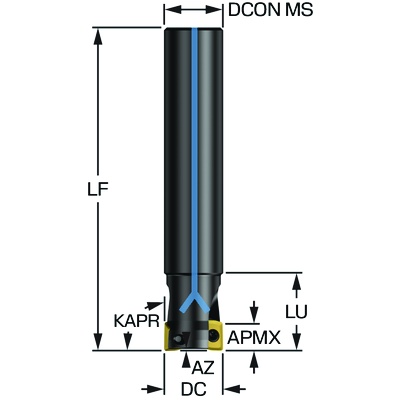

Ilustrações técnicas
Dados do produto
Ângulo da aresta de corte da ferramenta
(KAPR)
90 °
Diâmetro de corte
(DC)
15,875 mm
Número de pastilhas(CICT_1)
2
Código do tipo de fixação(MTP)
clamp with screw through hole
Parte 2 dos identificadores da interface da pastilha(CUTINT_MASTER_1)
CoroMill MS20 10T3 (MS20-10T3 RE0.0-3.1)
Profundidade de corte máxima
(APMX)
9 mm
Razão de largura de corte máxima(AERMX)
1
Ângulo máximo de usinagem em rampa
(RMPX)
7,8 °
Profundidade máxima de mergulho(AZ)
1 mm
Comprimento util
(LU)
25,4 mm
Número efetivo de arestas de corte na parte periférica(ZEFP)
2
Direção da interface de adaptação da máquina
(ADINTMS)
Weldon (DIN6535-HB) -inch: 3/4
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Pressão de refrigeração(CP)
70 bar
Diâmetro de conexão do lado da máquina(DCONMS)
19,05 mm
Tolerância do diâmetro de conexão(TCDCON)
h6
Numero standard(STDNO)
ISO3338-2
Letra standard(STDLET)
WE
Comprimento funcional(LF)
83,312 mm
Diâmetro do corpo(BD)
15,3 mm
Ângulo de saída radial(GAMF)
-15,5 °
Ângulo de saída axial(GAMP)
7,5 °
Torque(TQ)
1,6 Nm
Código do material do corpo
(BMC)
Aços
Rotação máxima(RPMX)
43 200 1/min
Peso do item(WT)
0,141 kg
Comprimento total(OAL)
83,312 mm
Assento da pastilha(SSC_M)
10
Código do tamanho do assento da pastilha - polegada(SSC_N)
10
Release date(ValFrom20)
25/09/24
ID de liberação do pacote(RELEASEPACK)
24.2
