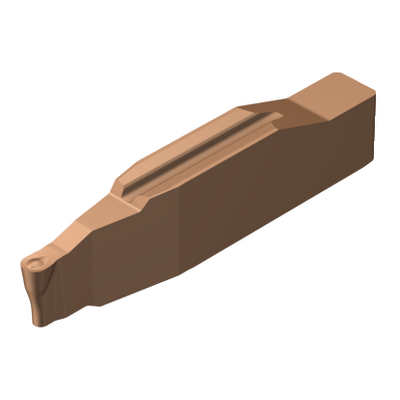

Representação genérica
Disponível
Quantidade do pacote: 5
ISO: N123H1-0150-RO 1125
Id do material: 7582576
EAN: 7323223798510
ANSI: N123H1-0150-RO 1125
Valores iniciais
| P2.1.Z.AN, Dureza: 175 HB | ||
| p |  | fn 0.08 mm/r (0.05 - 0.12) vc 200 m/min (240 - 180) |
 | fn 0.14 mm/r (0.11 - 0.21) | |
| M1.0.Z.AQ, Dureza: 200 HB | ||
| m | | fn 0.08 mm/r (0.05 - 0.12) vc 165 m/min (195 - 150) |
| fn 0.14 mm/r (0.11 - 0.21) | |
| S2.0.Z.AG, Dureza: 350 HB | ||
| s | | fn 0.08 mm/r (0.05 - 0.12) vc 38 m/min (45 - 35) |
| fn 0.14 mm/r (0.11 - 0.21) | |
| | |
|---|---|---|
| P2.1.Z.AN, Dureza: 175 HB | ||
| p | fn 0.08 mm/r (0.05 - 0.12) vc 200 m/min (240 - 180) | fn 0.14 mm/r (0.11 - 0.21) |
| M1.0.Z.AQ, Dureza: 200 HB | ||
| m | fn 0.08 mm/r (0.05 - 0.12) vc 165 m/min (195 - 150) | fn 0.14 mm/r (0.11 - 0.21) |
| S2.0.Z.AG, Dureza: 350 HB | ||
| s | fn 0.08 mm/r (0.05 - 0.12) vc 38 m/min (45 - 35) | fn 0.14 mm/r (0.11 - 0.21) |
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Classificação de materiais nível 1(TMC1ISO)
P
M
K
N
S
Designação dos fabricantes do quebra-cavacos
(CBMD)
RO
Tipo de operação
(CTPT)
finishing
Código de montagem da pastilha (métrico)(IFS)
Concave prismatic section with rail
Formato e tamanho da pastilha
(CUTINT_SIZESHAPE)
CoroCut 1-2 -size H1N 1.5
Número de arestas de corte(CEDC)
1
Assento da pastilha(SSC_M)
HN
Largura de corte
(CW)
1,5 mm
Menor tolerância da largura de corte(CWTOLL)
-0,02 mm
Maior tolerância da largura de corte(CWTOLU)
0,02 mm
Raio do canto
(RE)
0,75 mm
Menor tolerância do raio de canto(RETOLL)
-0,01 mm
Maior tolerância do raio de canto(RETOLU)
0,01 mm
Profundidade máxima de corte
(CDX)
4 mm
Ângulo do corpo da ferramenta em relação à máquina(BAMS)
0 °
Profundidade de corte máxima
(APMX)
0,5 mm
Sentido
(HAND)
Neutral
Classe
(GRADE)
1125
Cobertura(COATING)
PVD TiAlN
Ângulo de folga principal(AN)
7 °
Comprimento de interferência na aresta(LIG)
25,05 mm
Peso do item(WT)
0,0038 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
HN
Release date(ValFrom20)
14/09/18
ID de liberação do pacote(RELEASEPACK)
18.2
