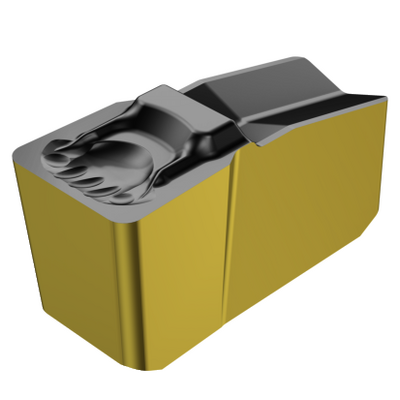

Representação genérica
Disponível
Quantidade do pacote: 10
ISO: N151.2-A375-80-6G 4225
Id do material: 5737609
EAN: 12085216
ANSI: N151.2-A375-80-6G 4225
Valores iniciais (Primary (Radial) KAPR 90 deg )
P2.1.Z.AN, Dureza: 175 HB
P
fn 0.3 mm/r (0.15 - 0.4)
vc 160 m/min (200 - 140)
K2.2.C.UT, Dureza: 245 HB
K
fn 0.3 mm/r (0.15 - 0.4)
vc 125 m/min (155 - 115)
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Classificação de materiais nível 1(TMC1ISO)
P
K
Designação dos fabricantes do quebra-cavacos
(CBMD)
6G
Tipo de operação
(CTPT)
pre-machining with demand on surface
Código de montagem da pastilha (métrico)(IFS)
Concave prismatic section
Formato e tamanho da pastilha
(CUTINT_SIZESHAPE)
Q-Cut 151.2 -size 80
Número de arestas de corte(CEDC)
1
Assento da pastilha(SSC_M)
80
Largura de corte
(CW)
9,525 mm
Menor tolerância da largura de corte(CWTOLL)
-0,0508 mm
Maior tolerância da largura de corte(CWTOLU)
0,0508 mm
Raio de canto esquerdo(REL)
0,7874 mm
Raio do canto direito(RER)
0,7874 mm
Menor tolerância do raio de canto(RETOLL)
-0,0508 mm
Maior tolerância do raio de canto(RETOLU)
0,0508 mm
Ângulo do corpo da ferramenta em relação à máquina(BAMS)
0 °
Sentido
(HAND)
Neutral
Classe
(GRADE)
4225
Cobertura(COATING)
CVD TiCN+Al2O3+TiN
Espessura da pastilha(S)
10,318 mm
Ângulo de folga principal(AN)
7 °
Peso do item(WT)
0,0099 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
80
Release date(ValFrom20)
29/01/07
ID de liberação do pacote(RELEASEPACK)
07.1
