QFU-G-0300-02-GF H10F
QFU-G-0300-02-GF H10F

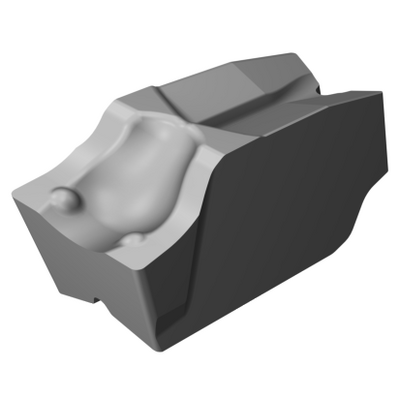

Representação genérica
Preço da lista: 19.20 EUR
Disponível
Quantidade do pacote: 10
ISO: QFU-G-0300-02-GF H10F
Id do material: 7193295
EAN: 7323221539320
ANSI: QFU-G-0300-02-GF H10F
Valores iniciais (Primary (Radial) KAPR 90 deg )
N1.3.C.AG, Dureza: 90 HB
N
fn 0.1 mm/r (0.05 - 0.25)
vc 1500 m/min (1900 - 190)
S2.0.Z.AG, Dureza: 350 HB
S
fn 0.1 mm/r (0.05 - 0.25)
vc 29 m/min (40 - 24)
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Classificação de materiais nível 1(TMC1ISO)
N
S
Designação dos fabricantes do quebra-cavacos
(CBMD)
GF
Tipo de operação
(CTPT)
finishing
Código de montagem da pastilha (métrico)(IFS)
Concave prismatic section
Formato e tamanho da pastilha
(CUTINT_SIZESHAPE)
CoroCut QFU -size G
Número de arestas de corte(CEDC)
1
Assento da pastilha(SSC_M)
QFU-G
Largura de corte
(CW)
3 mm
Menor tolerância da largura de corte(CWTOLL)
-0,02 mm
Maior tolerância da largura de corte(CWTOLU)
0,02 mm
Chanfro do furo(CF)
2,6 mm
Raio de canto esquerdo(REL)
0,2 mm
Raio do canto direito(RER)
0,2 mm
Menor tolerância do raio de canto(RETOLL)
-0,05 mm
Maior tolerância do raio de canto(RETOLU)
0,05 mm
Diâmetro interno mínimo do canal axial(DAXIN)
30 mm
Ângulo do corpo da ferramenta em relação à máquina(BAMS)
0 °
Sentido
(HAND)
Neutral
Classe
(GRADE)
H10F
Espessura da pastilha(S)
3,5 mm
Ângulo de folga principal(AN)
7 °
Peso do item(WT)
0,0002 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
QFU-G
Release date(ValFrom20)
22/09/18
ID de liberação do pacote(RELEASEPACK)
18.2
