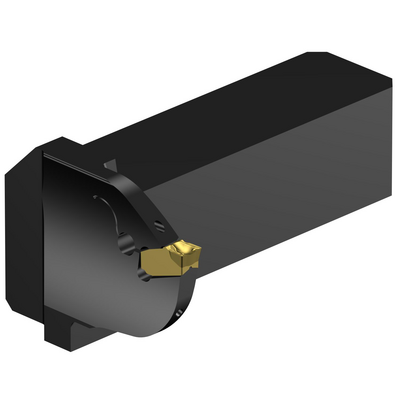

QFU-RGK100C16-045B
QFU-RGK100C16-045B
Representação específica
Disponível
Quantidade do pacote: 1
ISO: QFU-RGK100C16-045B
Id do material: 7602759
EAN: 7323223888822
ANSI: QFU-RGK100C16-045B
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Profundidade máxima de corte
(CDX)
25,4 mm
Diâmetro interno mínimo do canal axial(DAXIN)
45 mm
Diâmetro externo máximo do canal axial(DAXX)
100 mm
Direção do suporte do canal axial(AXGSUP)
2
Código do tipo de fixação(MTP)
clamp on top of insert
Parte2 dos identificadores da interface da pastilha(CUTINT_MASTER)
CoroCut QFU -size K (QFU-K-0600-04-TF)
Assento da pastilha(SSC_M)
QFU-K
Direção da interface de adaptação da máquina
(ADINTMS)
Rectangular shank -inch: 1 x 1
Ângulo do corpo da ferramenta em relação à peça
(BAWS)
90 °
Balanço máximo
(OHX)
8 mm
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Tipo código de saída de refrigeração(CXSC)
axial inclined exit
Tamanho da rosca da entrada para refrigeração(CNT)
G 1/8-28
Pressão de refrigeração(CP)
150 bar
Largura da haste(B)
25,4 mm
Altura da haste(H)
25,4 mm
Comprimento funcional(LF)
94 mm
Largura funcional(WF)
52,4 mm
Altura funcional(HF)
25,4 mm
Comprimento total(OAL)
119 mm
Peso do item(WT)
0,485 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
QFU-K
Release date(ValFrom20)
25/02/19
ID de liberação do pacote(RELEASEPACK)
19.1
