QI-NJ-0500-0004-TF 1205
QI-NJ-0500-0004-TF 1205
CoroCut® QI, pastilhas para usinagem de canaischevron_right
Novo

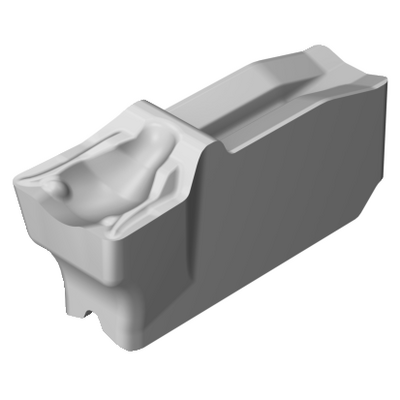

Representação genérica
Disponível
Quantidade do pacote: 5
ISO: QI-NJ-0500-0004-TF 1205
Id do material: 8912249
EAN: 7323229154198
ANSI: QI-NJ-0500-0004-TF 1205
Valores iniciais
| M1.0.Z.AQ, Dureza: 200 HB | ||
| m |  | fn 0.12 mm/r (0.05 - 0.25) vc 185 m/min (250 - 150) |
 | fn 0.2 mm/r (0.05 - 0.4) | |
| N1.3.C.AG, Dureza: 90 HB | ||
| n | | fn 0.12 mm/r (0.05 - 0.25) vc 1900 m/min (2400 - 240) |
| fn 0.2 mm/r (0.05 - 0.4) | |
| S2.0.Z.AG, Dureza: 350 HB | ||
| s | | fn 0.12 mm/r (0.05 - 0.25) vc 75 m/min (105 - 60) |
| fn 0.2 mm/r (0.05 - 0.4) | |
| | |
|---|---|---|
| M1.0.Z.AQ, Dureza: 200 HB | ||
| m | fn 0.12 mm/r (0.05 - 0.25) vc 185 m/min (250 - 150) | fn 0.2 mm/r (0.05 - 0.4) |
| N1.3.C.AG, Dureza: 90 HB | ||
| n | fn 0.12 mm/r (0.05 - 0.25) vc 1900 m/min (2400 - 240) | fn 0.2 mm/r (0.05 - 0.4) |
| S2.0.Z.AG, Dureza: 350 HB | ||
| s | fn 0.12 mm/r (0.05 - 0.25) vc 75 m/min (105 - 60) | fn 0.2 mm/r (0.05 - 0.4) |
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Classificação de materiais nível 1(TMC1ISO)
M
N
S
Designação dos fabricantes do quebra-cavacos
(CBMD)
TF
Tipo de operação
(CTPT)
finishing
Código de montagem da pastilha (métrico)(IFS)
Concave prismatic section
Formato e tamanho da pastilha
(CUTINT_SIZESHAPE)
CoroCut QI -size J
Número de arestas de corte(CEDC)
1
Assento da pastilha(SSC_M)
J
Largura de corte
(CW)
5 mm
Menor tolerância da largura de corte(CWTOLL)
-0,05 mm
Maior tolerância da largura de corte(CWTOLU)
0,05 mm
Raio de canto esquerdo(REL)
0,4 mm
Raio do canto direito(RER)
0,4 mm
Menor tolerância do raio de canto(RETOLL)
-0,05 mm
Maior tolerância do raio de canto(RETOLU)
0,05 mm
Ângulo do corpo da ferramenta em relação à máquina(BAMS)
0 °
Profundidade de corte máxima
(APMX)
3,5 mm
Sentido
(HAND)
Neutral
Classe
(GRADE)
1205
Cobertura(COATING)
PVD AlTiN
Espessura da pastilha(S)
4,33 mm
Ângulo de folga principal(AN)
8 °
Peso do item(WT)
0,006 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
J
Release date(ValFrom20)
22/02/26
ID de liberação do pacote(RELEASEPACK)
26.1
