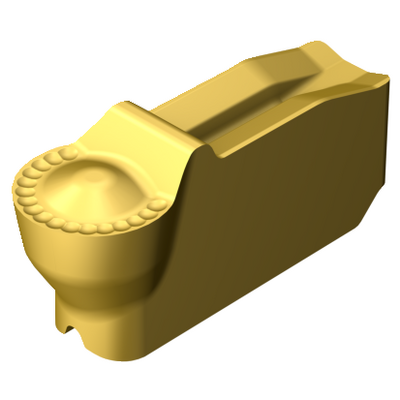

Representação genérica
Disponível
Quantidade do pacote: 5
ISO: QI-NJ-0500-RM 1135
Id do material: 7937633
EAN: 7323225414708
ANSI: QI-NJ-0500-RM 1135
Valores iniciais
| P2.1.Z.AN, Dureza: 175 HB | ||
| p |  | fn 0.1 mm/r (0.05 - 0.18) vc 140 m/min (180 - 115) |
 | fn 0.35 mm/r (0.14 - 0.59) | |
| M1.0.Z.AQ, Dureza: 200 HB | ||
| m | | fn 0.1 mm/r (0.05 - 0.18) vc 115 m/min (150 - 95) |
| fn 0.35 mm/r (0.14 - 0.59) | |
| K2.2.C.UT, Dureza: 245 HB | ||
| k | | fn 0.1 mm/r (0.05 - 0.18) vc 95 m/min (120 - 85) |
| fn 0.35 mm/r (0.14 - 0.59) | |
| | |
|---|---|---|
| P2.1.Z.AN, Dureza: 175 HB | ||
| p | fn 0.1 mm/r (0.05 - 0.18) vc 140 m/min (180 - 115) | fn 0.35 mm/r (0.14 - 0.59) |
| M1.0.Z.AQ, Dureza: 200 HB | ||
| m | fn 0.1 mm/r (0.05 - 0.18) vc 115 m/min (150 - 95) | fn 0.35 mm/r (0.14 - 0.59) |
| K2.2.C.UT, Dureza: 245 HB | ||
| k | fn 0.1 mm/r (0.05 - 0.18) vc 95 m/min (120 - 85) | fn 0.35 mm/r (0.14 - 0.59) |
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Classificação de materiais nível 1(TMC1ISO)
P
M
K
S
Designação dos fabricantes do quebra-cavacos
(CBMD)
RM
Tipo de operação
(CTPT)
pre-machining with demand on surface
Código de montagem da pastilha (métrico)(IFS)
Concave prismatic section
Formato e tamanho da pastilha
(CUTINT_SIZESHAPE)
CoroCut QI -size J
Número de arestas de corte(CEDC)
1
Assento da pastilha(SSC_M)
J
Largura de corte
(CW)
5 mm
Menor tolerância da largura de corte(CWTOLL)
-0,05 mm
Maior tolerância da largura de corte(CWTOLU)
0,05 mm
Raio do canto
(RE)
2,5 mm
Ângulo do corpo da ferramenta em relação à máquina(BAMS)
0 °
Profundidade de corte máxima
(APMX)
2,5 mm
Sentido
(HAND)
Neutral
Classe
(GRADE)
1135
Cobertura(COATING)
CVD TiCrN+Al2O3+TiN
Espessura da pastilha(S)
4,33 mm
Ângulo de folga principal(AN)
8 °
Peso do item(WT)
0,0018 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
J
Release date(ValFrom20)
24/09/21
ID de liberação do pacote(RELEASEPACK)
21.2
