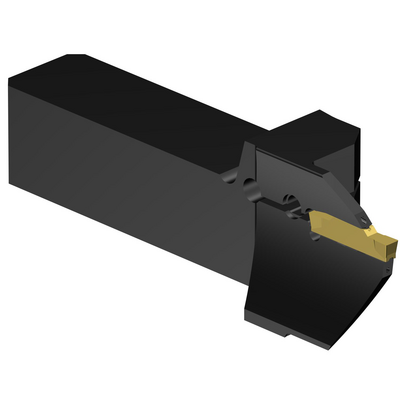

QS-LF123H100C16E-092B
QS-LF123H100C16E-092B
Representação específica
Sendo substituído por C2A-QSA16-LFH18B-092CB
Feito sob medida
Sistema de fixação diferente x o produto original, mas compatível com a pastilhas originais
Feito sob medida
Quantidade do pacote: 1
ISO: QS-LF123H100C16E-092B
Id do material: 6537521
EAN: 26537521
ANSI: QS-LF123H100C16E-092B
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Profundidade máxima de corte
(CDX)
1 inch
Diâmetro interno mínimo do canal axial(DAXIN)
3,622 inch
Diâmetro externo máximo do canal axial(DAXX)
5,5118 inch
Direção do suporte do canal axial(AXGSUP)
2
Código do tipo de fixação(MTP)
clamp on top of insert
Parte2 dos identificadores da interface da pastilha(CUTINT_MASTER)
CoroCut 2 -size H (N123H2-0400-0004-TF)
Assento da pastilha(SSC_M)
H
Direção da interface de adaptação da máquina
(ADINTMS)
Rectangular shank -inch: 1 x 1
Ângulo do corpo da ferramenta em relação à peça
(BAWS)
0 °
Balanço mínimo(OHN)
1,7016 inch
Balanço máximo
(OHX)
2,7016 inch
Sentido
(HAND)
Left
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Tipo código de saída de refrigeração(CXSC)
axial inclined exit
Tamanho da rosca da entrada para refrigeração(CNT)
G 1/8-28
Pressão de refrigeração(CP)
2176 PSI
Largura da haste(B)
1 inch
Altura da haste(H)
1 inch
Comprimento funcional(LF)
5,0087 inch
Largura funcional(WF)
1,0197 inch
Altura funcional(HF)
1 inch
Comprimento total(OAL)
5,0087 inch
Peso do item(WT)
1,1133 lb
Código do tamanho do assento da pastilha - polegada(SSC_N)
H
Release date(ValFrom20)
20/09/14
ID de liberação do pacote(RELEASEPACK)
14.2
