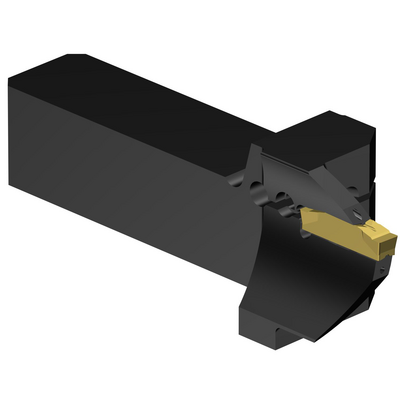

QS-LF123K20C2525E-040B
QS-LF123K20C2525E-040B
Representação específica
Sendo substituído por C2A-QS25-LFK18B-040CB
Disponível em uma semana
Sistema de fixação diferente x o produto original, mas compatível com a pastilhas originais
Disponível em uma semana
Quantidade do pacote: 1
ISO: QS-LF123K20C2525E-040B
Id do material: 6537530
EAN: 26537530
ANSI: QS-LF123K20C2525E-040B
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Profundidade máxima de corte
(CDX)
20 mm
Diâmetro interno mínimo do canal axial(DAXIN)
40 mm
Diâmetro externo máximo do canal axial(DAXX)
70 mm
Direção do suporte do canal axial(AXGSUP)
2
Código do tipo de fixação(MTP)
clamp on top of insert
Parte2 dos identificadores da interface da pastilha(CUTINT_MASTER)
CoroCut 2 -size K (N123K2-0600-0004-TF)
Assento da pastilha(SSC_M)
K
Direção da interface de adaptação da máquina
(ADINTMS)
Rectangular shank -metric: 25 x 25
Ângulo do corpo da ferramenta em relação à peça
(BAWS)
0 °
Balanço mínimo(OHN)
37,9 mm
Balanço máximo
(OHX)
62,9 mm
Sentido
(HAND)
Left
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Tipo código de saída de refrigeração(CXSC)
axial inclined exit
Tamanho da rosca da entrada para refrigeração(CNT)
G 1/8-28
Pressão de refrigeração(CP)
150 bar
Largura da haste(B)
25 mm
Altura da haste(H)
25 mm
Comprimento funcional(LF)
121,9 mm
Largura funcional(WF)
25,5 mm
Altura funcional(HF)
25 mm
Comprimento total(OAL)
121,9 mm
Peso do item(WT)
0,508 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
K
Release date(ValFrom20)
21/02/15
ID de liberação do pacote(RELEASEPACK)
15.1
