R216.64-12030-AO13G 1610
R216.64-12030-AO13G 1610

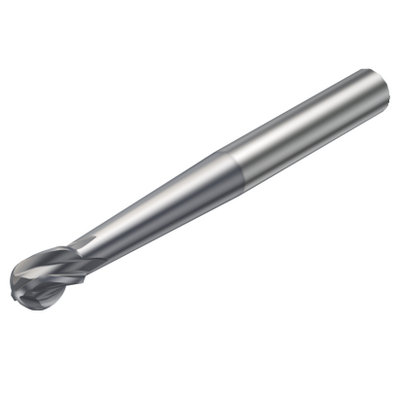

Representação genérica
Disponível
Quantidade do pacote: 1
ISO: R216.64-12030-AO13G 1610
Id do material: 5743656
EAN: 11528123
ANSI: R216.64-12030-AO13G 1610

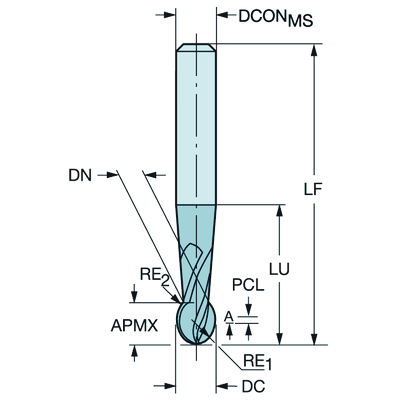

Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Classificação de materiais nível 1(TMC1ISO)
P
H
Número efetivo de arestas de corte na parte periférica(ZEFP)
4
Diâmetro de corte
(DC)
12 mm
Diâmetro de conexão do lado da máquina(DCONMS)
12 mm
Tolerância do diâmetro de conexão(TCDCON)
h5
Ângulo de ataque da ferramenta(PSIR)
0 °
Raio do canto
(RE)
6 mm
Profundidade de corte máxima(APMX_FFW)
13 mm
Ângulo máximo de usinagem em rampa(RMPX_FFW)
3 °
Comprimento util
(LU)
52 mm
Balanço máximo
(OHX)
55 mm
Comprimento funcional(LF)
100 mm
Rotação máxima(RPMX)
80 000 1/min
Direção da interface de adaptação da máquina
(ADINTMS)
Cylindrical shank (DIN6535-HA) -metric: 12
Classe
(GRADE)
1610
Substrato(SUBSTRATE)
HC
Cobertura(COATING)
PVD TiAlN
Código de entrada de refrigeração
(CNSC)
without coolant entry
Profundidade de corte máxima
(APMX)
13 mm
Classe da tolerância do diâmetro de corte(TCDC)
h7
Diâmetro do pescoço(DN)
9,8 mm
Designação dos fabricantes do quebra-cavacos
(CBMD)
STRAIGHT
Ângulo de hélice do canal(FHA)
30 °
Peso do item(WT)
0,157 kg
Grupo standard básico(BSG)
COROMANT
Comprimento cilíndrico periférico(PCL)
3,537 mm
Ângulo de saída radial(GAMF)
-5,5 °
Ângulo de saída axial(GAMP)
1,5 °
Comprimento total(OAL)
100 mm
Release date(ValFrom20)
15/07/02
ID de liberação do pacote(RELEASEPACK)
07.1
