R390-020C5D-07H145
R390-020C5D-07H145

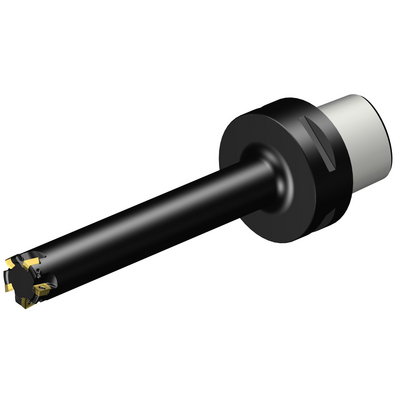

Representação específica
Preço da lista: 1 111.00 EUR
Feito sob medida
Quantidade do pacote: 1
ISO: R390-020C5D-07H145
Id do material: 7002064
EAN: 7323220841387
ANSI: R390-020C5D-07H145

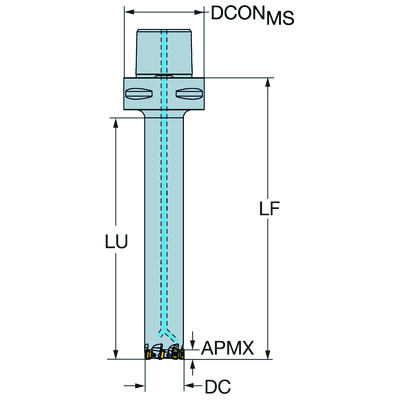

Ilustrações técnicas
Dados do produto
Ângulo da aresta de corte da ferramenta
(KAPR)
90 °
Diâmetro de corte
(DC)
20 mm
Número de pastilhas(CICT_1)
5
Código do tipo de fixação(MTP)
clamp with screw through hole
Parte 2 dos identificadores da interface da pastilha(CUTINT_MASTER_1)
CoroMill 390 -size 07 (390R-07)
Profundidade de corte máxima
(APMX)
5,8 mm
Razão de largura de corte máxima(AERMX)
1
Ângulo máximo de usinagem em rampa
(RMPX)
2,1 °
Maximum allowed body temperature(TBX)
130 C
Máxima força de corte(FFCX)
2800 N
Profundidade máxima de mergulho(AZ)
0,5 mm
Comprimento util
(LU)
120 mm
Passo diferencial de corte(CPDF)
Sim
Número efetivo de arestas de corte na parte periférica(ZEFP)
5
Direção da interface de adaptação da máquina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Sentido
(HAND)
Right
Silent Tools™(DPC)
Sim
Código de entrada de refrigeração
(CNSC)
axial concentric and radial entry
Pressão de refrigeração(CP)
70 bar
Diâmetro de conexão do lado da máquina(DCONMS)
50 mm
Diâmetro funcional(DFC)
35 mm
Numero standard(STDNO)
ISO26623-1
Comprimento funcional(LF)
145 mm
Ângulo de saída radial(GAMF)
-9,9178 °
Ângulo de saída axial(GAMP)
10,158 °
Torque(TQ)
0,5 Nm
Código do material do corpo
(BMC)
Aços
Rotação máxima(RPMX)
20 000 1/min
Peso do item(WT)
0,696 kg
Comprimento total(OAL)
175 mm
Assento da pastilha(SSC_M)
07
Código do tamanho do assento da pastilha - polegada(SSC_N)
07
Release date(ValFrom20)
16/02/16
ID de liberação do pacote(RELEASEPACK)
16.1
