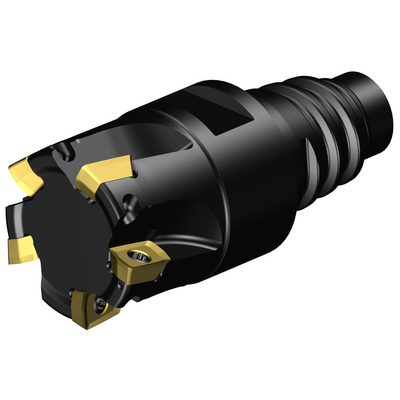

R390-020EH20-07H
R390-020EH20-07H
Representação específica
Quantidade do pacote: 1
ISO: R390-020EH20-07H
Id do material: 6851108
EAN: 7323220189878
ANSI: R390-020EH20-07H
Ilustrações técnicas
Dados do produto
Ângulo da aresta de corte da ferramenta
(KAPR)
90 °
Diâmetro de corte
(DC)
20 mm
Número de pastilhas(CICT_1)
5
Código do tipo de fixação(MTP)
clamp with screw through hole
Parte 2 dos identificadores da interface da pastilha(CUTINT_MASTER_1)
CoroMill 390 -size 07 (390R-07)
Profundidade de corte máxima
(APMX)
5,8 mm
Razão de largura de corte máxima(AERMX)
1
Ângulo máximo de usinagem em rampa
(RMPX)
2,1 °
Profundidade máxima de mergulho(AZ)
0,5 mm
Comprimento util
(LU)
14,4 mm
Passo diferencial de corte(CPDF)
Sim
Número efetivo de arestas de corte na parte periférica(ZEFP)
5
Direção da interface de adaptação da máquina
(ADINTMS)
Coromant EH -metric - E20
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Pressão de refrigeração(CP)
10 bar
Diâmetro de conexão do lado da máquina(DCONMS)
19,3 mm
Diâmetro funcional(DFC)
14,61 mm
Comprimento funcional(LF)
25 mm
Diâmetro do corpo(BD)
19 mm
Comprimento do corpo(LB)
14,4 mm
Ângulo de saída radial(GAMF)
-9,9178 °
Ângulo de saída axial(GAMP)
10,158 °
Torque(TQ)
0,5 Nm
Código do material do corpo
(BMC)
Aços
Rotação máxima(RPMX)
32 500 1/min
Peso do item(WT)
0,06 kg
Comprimento total(OAL)
44,5 mm
Assento da pastilha(SSC_M)
07
Código do tamanho do assento da pastilha - polegada(SSC_N)
07
Release date(ValFrom20)
22/09/15
ID de liberação do pacote(RELEASEPACK)
15.2
