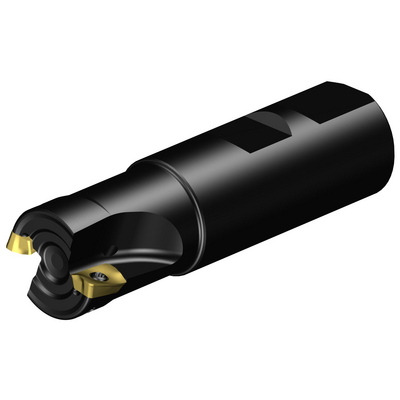

R390-025B25-11L
R390-025B25-11L
Representação específica
Quantidade do pacote: 1
ISO: R390-025B25-11L
Id do material: 5745455
EAN: 11066086
ANSI: R390-025B25-11L
Ilustrações técnicas
Dados do produto
Ângulo da aresta de corte da ferramenta
(KAPR)
90 °
Diâmetro de corte
(DC)
25 mm
Número de pastilhas(CICT_1)
2
Código do tipo de fixação(MTP)
clamp with screw through hole
Parte 2 dos identificadores da interface da pastilha(CUTINT_MASTER_1)
CoroMill 390 -size 11 (R390-11)
Profundidade de corte máxima
(APMX)
10 mm
Razão de largura de corte máxima(AERMX)
1
Ângulo máximo de usinagem em rampa
(RMPX)
5 °
Profundidade máxima de mergulho(AZ)
1 mm
Comprimento util
(LU)
32 mm
Número efetivo de arestas de corte na parte periférica(ZEFP)
2
Direção da interface de adaptação da máquina
(ADINTMS)
Weldon (DIN6535-HB) -metric: 25
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Pressão de refrigeração(CP)
10 bar
Diâmetro de conexão do lado da máquina(DCONMS)
25 mm
Tolerância do diâmetro de conexão(TCDCON)
h6
Numero standard(STDNO)
ISO3338-2
Letra standard(STDLET)
WE
Comprimento funcional(LF)
88 mm
Ângulo de saída radial(GAMF)
-1,1 °
Ângulo de saída axial(GAMP)
19,6 °
Torque(TQ)
1,2 Nm
Código do material do corpo
(BMC)
Aços
Rotação máxima(RPMX)
36 500 1/min
Peso do item(WT)
0,28 kg
Comprimento total(OAL)
88 mm
Assento da pastilha(SSC_M)
11
Código do tamanho do assento da pastilha - polegada(SSC_N)
11
Release date(ValFrom20)
10/08/98
ID de liberação do pacote(RELEASEPACK)
98.3
