R390-066Q22-11M
R390-066Q22-11M

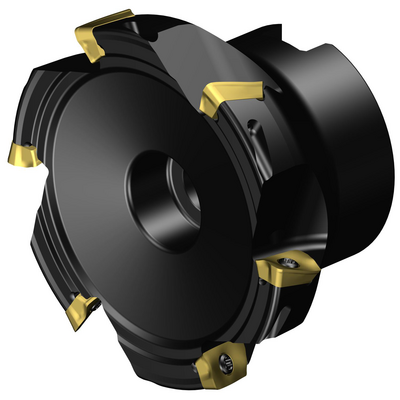

Representação específica
Quantidade do pacote: 1
ISO: R390-066Q22-11M
Id do material: 6068017
EAN: 26068017
ANSI: R390-066Q22-11M
Ilustrações técnicas
Dados do produto
Ângulo da aresta de corte da ferramenta
(KAPR)
90 °
Diâmetro de corte
(DC)
66 mm
Número de pastilhas(CICT_1)
6
Código do tipo de fixação(MTP)
clamp with screw through hole
Parte 2 dos identificadores da interface da pastilha(CUTINT_MASTER_1)
CoroMill 390 -size 11 (R390-11)
Profundidade de corte máxima
(APMX)
10 mm
Razão de largura de corte máxima(AERMX)
1
Ângulo máximo de usinagem em rampa
(RMPX)
3,7 °
Profundidade máxima de mergulho(AZ)
1 mm
Passo diferencial de corte(CPDF)
Sim
Número efetivo de arestas de corte na parte periférica(ZEFP)
6
Direção da interface de adaptação da máquina
(ADINTMS)
Arbor -ISO 6462 -A (hexagon socket head cap screw) -metric: 22
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Pressão de refrigeração(CP)
10 bar
Diâmetro de conexão do lado da máquina(DCONMS)
22 mm
Numero standard(STDNO)
ISO6462
Letra standard(STDLET)
A
Comprimento funcional(LF)
40 mm
Ângulo de saída radial(GAMF)
-1,2 °
Ângulo de saída axial(GAMP)
22,1 °
Torque(TQ)
1,2 Nm
Código do material do corpo
(BMC)
Aços
Rotação máxima(RPMX)
20 200 1/min
Peso do item(WT)
0,454 kg
Comprimento total(OAL)
40 mm
Assento da pastilha(SSC_M)
11
Código do tamanho do assento da pastilha - polegada(SSC_N)
11
Release date(ValFrom20)
20/09/11
ID de liberação do pacote(RELEASEPACK)
11.2
