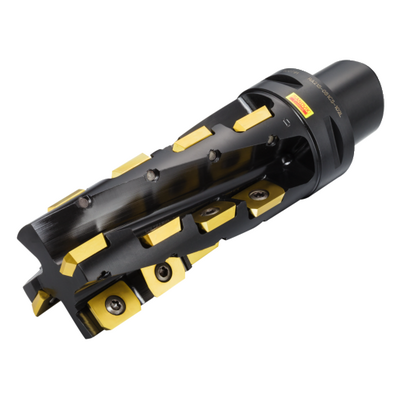

Representação genérica
Quantidade do pacote: 1
ISO: RA215-051C5-102L
Id do material: 5740166
EAN: 80003425
ANSI: RA215-051C5-102L
Ilustrações técnicas
Dados do produto
Ângulo da aresta de corte da ferramenta
(KAPR)
90 °
Diâmetro de corte
(DC)
2 inch
Número de pastilhas(CICT_1)
2
Código do tipo de fixação(MTP)
clamp with screw through hole
Parte 2 dos identificadores da interface da pastilha(CUTINT_MASTER_1)
LEHT 180416
Número de pastilhas(CICT_3)
14
Parte 2 dos identificadores da interface da pastilha(CUTINT_MASTER_3)
LDHT 190400
Profundidade de corte máxima
(APMX)
4 inch
Razão de largura de corte máxima(AERMX)
0,01
Ângulo máximo de usinagem em rampa
(RMPX)
0 °
Profundidade máxima de mergulho(AZ)
0 inch
Número efetivo de arestas de corte na parte periférica(ZEFP)
2
Direção da interface de adaptação da máquina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
without coolant entry
Diâmetro de conexão do lado da máquina(DCONMS)
1,9685 inch
Diâmetro funcional(DFC)
1,378 inch
Numero standard(STDNO)
ISO26623-1
Comprimento funcional(LF)
5,5 inch
Ângulo de saída radial(GAMF)
0 °
Ângulo de saída axial(GAMP)
5 °
Torque(TQ)
3,6878 ftlbf
Código do material do corpo
(BMC)
Aços
Rotação máxima(RPMX)
7800 1/min
Peso do item(WT)
2,9961 lb
Comprimento total(OAL)
7,0021 inch
Assento da pastilha(SSC_M)
18
Código do tamanho do assento da pastilha - polegada(SSC_N)
18
Release date(ValFrom20)
26/03/01
ID de liberação do pacote(RELEASEPACK)
01.1
