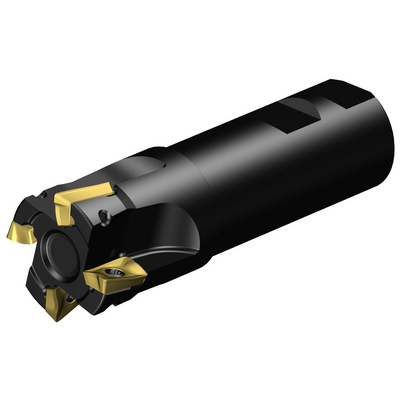

RA390-038M32-17H
RA390-038M32-17H
Representação específica
Quantidade do pacote: 1
ISO: RA390-038M32-17H
Id do material: 5740174
EAN: 11066521
ANSI: RA390-038M32-17H
Ilustrações técnicas
Dados do produto
Ângulo da aresta de corte da ferramenta
(KAPR)
90 °
Diâmetro de corte
(DC)
38,1 mm
Número de pastilhas(CICT_1)
4
Código do tipo de fixação(MTP)
clamp with screw through hole
Parte 2 dos identificadores da interface da pastilha(CUTINT_MASTER_1)
CoroMill 390 -size 17 (R390-17)
Profundidade de corte máxima
(APMX)
15,6972 mm
Razão de largura de corte máxima(AERMX)
1
Ângulo máximo de usinagem em rampa
(RMPX)
4,1 °
Profundidade máxima de mergulho(AZ)
1,5 mm
Passo diferencial de corte(CPDF)
Sim
Número efetivo de arestas de corte na parte periférica(ZEFP)
4
Direção da interface de adaptação da máquina
(ADINTMS)
Weldon (DIN6535-HB) -inch: 1 1/4
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Pressão de refrigeração(CP)
10 bar
Diâmetro de conexão do lado da máquina(DCONMS)
31,75 mm
Tolerância do diâmetro de conexão(TCDCON)
h6
Numero standard(STDNO)
ISO3338-2
Letra standard(STDLET)
WE
Comprimento funcional(LF)
114,325 mm
Ângulo de saída radial(GAMF)
1,364 °
Ângulo de saída axial(GAMP)
17,4 °
Torque(TQ)
3 Nm
Código do material do corpo
(BMC)
Aços
Rotação máxima(RPMX)
22 700 1/min
Peso do item(WT)
0,626 kg
Comprimento total(OAL)
114,325 mm
Assento da pastilha(SSC_M)
17
Código do tamanho do assento da pastilha - polegada(SSC_N)
17
Release date(ValFrom20)
07/09/98
ID de liberação do pacote(RELEASEPACK)
98.3
