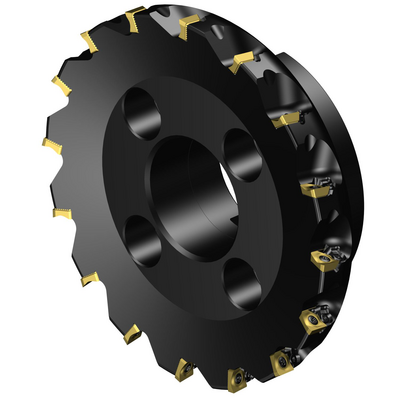

Representação específica
Quantidade do pacote: 1
ISO: RA590-203R63A-11M
Id do material: 5740390
EAN: 11538936
ANSI: RA590-203R63A-11M
Ilustrações técnicas
Dados do produto
Ângulo da aresta de corte da ferramenta
(KAPR)
90 °
Diâmetro de corte
(DC)
203,2 mm
Número de pastilhas(CICT_1)
16
Código do tipo de fixação(MTP)
clamp with screw through hole
Parte 2 dos identificadores da interface da pastilha(CUTINT_MASTER_1)
CoroMill 590 -size 11 (R590-1105)
Profundidade de corte máxima
(APMX)
11 mm
Razão de largura de corte máxima(AERMX)
0,8
Ângulo máximo de usinagem em rampa
(RMPX)
0 °
Profundidade máxima de mergulho(AZ)
0 mm
Número efetivo de arestas de corte na parte periférica(ZEFP)
16
Direção da interface de adaptação da máquina
(ADINTMS)
Arbor -ISO 6462 -C (4 bolts) -inch: 2 1/2
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
without coolant entry
Diâmetro de conexão do lado da máquina(DCONMS)
63,5 mm
Numero standard(STDNO)
ISO6462
Letra standard(STDLET)
C
Diâmetro do parafuso circular(DBC)
101,6 mm
Comprimento funcional(LF)
63 mm
Ângulo de saída radial(GAMF)
-11,7 °
Ângulo de saída axial(GAMP)
8 °
Torque(TQ)
3 Nm
Código do material do corpo
(BMC)
Alumínio
Rotação máxima(RPMX)
15 600 1/min
Peso do item(WT)
2,636 kg
Comprimento total(OAL)
63 mm
Assento da pastilha(SSC_M)
11
Código do tamanho do assento da pastilha - polegada(SSC_N)
11
Release date(ValFrom20)
12/08/02
ID de liberação do pacote(RELEASEPACK)
02.2
