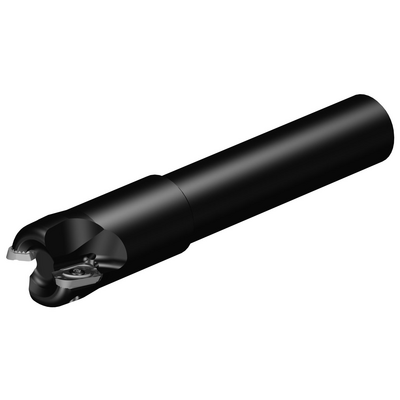

Representação específica
Quantidade do pacote: 1
ISO: RA790-032O25S2-16L
Id do material: 5740374
EAN: 11580623
ANSI: RA790-032O25S2-16L

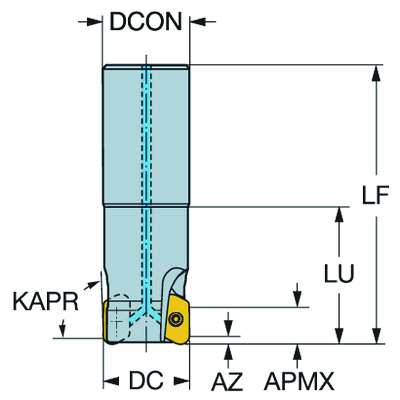

Ilustrações técnicas
Dados do produto
Ângulo da aresta de corte da ferramenta
(KAPR)
90 °
Diâmetro de corte
(DC)
31,75 mm
Número de pastilhas(CICT_1)
2
Código do tipo de fixação(MTP)
clamp with screw through hole
Parte 2 dos identificadores da interface da pastilha(CUTINT_MASTER_1)
CoroMill 790 -size 16 (R790-1604)
Profundidade de corte máxima
(APMX)
12 mm
Razão de largura de corte máxima(AERMX)
1
Ângulo máximo de usinagem em rampa
(RMPX)
13 °
Profundidade máxima de mergulho(AZ)
2 mm
Número efetivo de arestas de corte na parte periférica(ZEFP)
2
Direção da interface de adaptação da máquina
(ADINTMS)
Cylindrical shank without clamping features (without flange) -inch: 1
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Pressão de refrigeração(CP)
10 bar
Diâmetro de conexão do lado da máquina(DCONMS)
25,4 mm
Comprimento funcional(LF)
165,1 mm
Ângulo de saída radial(GAMF)
1 °
Ângulo de saída axial(GAMP)
11 °
Torque(TQ)
3 Nm
Código do material do corpo
(BMC)
Aços
Rotação máxima(RPMX)
49 900 1/min
Peso do item(WT)
0,657 kg
Comprimento total(OAL)
165,1 mm
Assento da pastilha(SSC_M)
16
Código do tamanho do assento da pastilha - polegada(SSC_N)
16
Release date(ValFrom20)
11/08/03
ID de liberação do pacote(RELEASEPACK)
03.2
