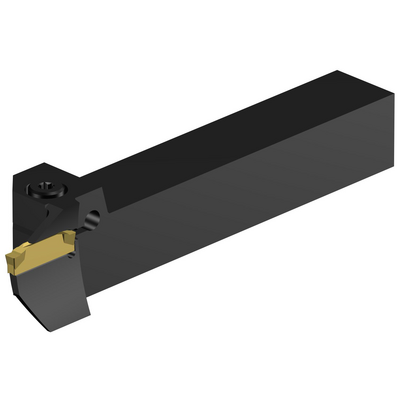

RF123G050-12B-054B
RF123G050-12B-054B
Representação específica
Feito sob medida
Quantidade do pacote: 1
ISO: RF123G050-12B-054B
Id do material: 5908207
EAN: 25908207
ANSI: RF123G050-12B-054B
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Profundidade máxima de corte
(CDX)
12,7 mm
Diâmetro interno mínimo do canal axial(DAXIN)
54 mm
Diâmetro externo máximo do canal axial(DAXX)
75 mm
Direção do suporte do canal axial(AXGSUP)
2
Código do tipo de fixação(MTP)
clamp on top of insert
Parte2 dos identificadores da interface da pastilha(CUTINT_MASTER)
CoroCut 2 -size G (N123G2-0300-0003-TF)
Assento da pastilha(SSC_M)
G
Direção da interface de adaptação da máquina
(ADINTMS)
Rectangular shank -inch: 3/4 x 3/4
Ângulo do corpo da ferramenta em relação à peça
(BAWS)
0 °
Balanço máximo
(OHX)
32,7 mm
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
without coolant entry
Tipo código de saída de refrigeração(CXSC)
no coolant exit
Largura da haste(B)
19,05 mm
Altura da haste(H)
19,05 mm
Comprimento funcional(LF)
127 mm
Largura funcional(WF)
21 mm
Altura funcional(HF)
19,05 mm
Comprimento total(OAL)
127 mm
Torque(TQ)
2,3 Nm
Peso do item(WT)
0,336 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
G
Release date(ValFrom20)
17/09/10
ID de liberação do pacote(RELEASEPACK)
10.2
