Novo

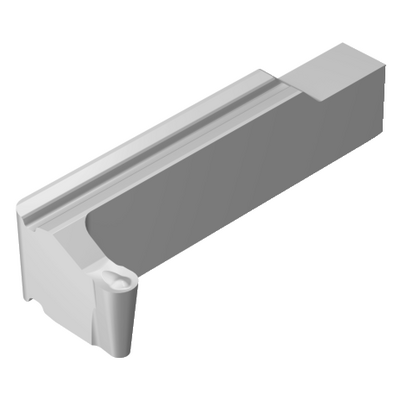

Representação genérica
Preço da lista: 55.50 EUR
Disponível
Quantidade do pacote: 10
ISO: RG123H1-0300-RO 1205
Id do material: 8912258
EAN: 7323229154280
ANSI: RG123H1-0300-RO 1205
Valores iniciais
| M1.0.Z.AQ, Dureza: 200 HB | ||
| m |  | fn 0.15 mm/r (0.1 - 0.18) vc 175 m/min (200 - 165) |
 | fn 0.3 mm/r (0.18 - 0.42) | |
| N1.3.C.AG, Dureza: 90 HB | ||
| n | | fn 0.15 mm/r (0.1 - 0.18) vc 1900 m/min (2400 - 240) |
| fn 0.3 mm/r (0.18 - 0.42) | |
| S2.0.Z.AG, Dureza: 350 HB | ||
| s | | fn 0.15 mm/r (0.1 - 0.18) vc 85 m/min (105 - 80) |
| fn 0.3 mm/r (0.18 - 0.42) | |
| | |
|---|---|---|
| M1.0.Z.AQ, Dureza: 200 HB | ||
| m | fn 0.15 mm/r (0.1 - 0.18) vc 175 m/min (200 - 165) | fn 0.3 mm/r (0.18 - 0.42) |
| N1.3.C.AG, Dureza: 90 HB | ||
| n | fn 0.15 mm/r (0.1 - 0.18) vc 1900 m/min (2400 - 240) | fn 0.3 mm/r (0.18 - 0.42) |
| S2.0.Z.AG, Dureza: 350 HB | ||
| s | fn 0.15 mm/r (0.1 - 0.18) vc 85 m/min (105 - 80) | fn 0.3 mm/r (0.18 - 0.42) |
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Classificação de materiais nível 1(TMC1ISO)
M
N
S
Designação dos fabricantes do quebra-cavacos
(CBMD)
RO
Tipo de operação
(CTPT)
finishing
Código de montagem da pastilha (métrico)(IFS)
Concave prismatic section with rail
Formato e tamanho da pastilha
(CUTINT_SIZESHAPE)
CoroCut 1-2 -size HX1
Número de arestas de corte(CEDC)
1
Assento da pastilha(SSC_M)
HX
Largura de corte
(CW)
3 mm
Menor tolerância da largura de corte(CWTOLL)
-0,02 mm
Maior tolerância da largura de corte(CWTOLU)
0,02 mm
Raio do canto
(RE)
1,5 mm
Menor tolerância do raio de canto(RETOLL)
-0,01 mm
Maior tolerância do raio de canto(RETOLU)
0,01 mm
Profundidade máxima de corte
(CDX)
5 mm
Diâmetro interno mínimo do canal axial(DAXIN)
98 mm
Diâmetro mínimo do furo
(DMIN)
44 mm
Ângulo do corpo da ferramenta em relação à máquina(BAMS)
90 °
Profundidade de corte máxima
(APMX)
1,3 mm
Sentido
(HAND)
Right
Classe
(GRADE)
1205
Cobertura(COATING)
PVD AlTiN
Espessura da pastilha(S)
4,35 mm
Ângulo de folga principal(AN)
7 °
Peso do item(WT)
0,0056 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
HX
Release date(ValFrom20)
22/02/26
ID de liberação do pacote(RELEASEPACK)
26.1
