RG123H1-0400-0004-GS1205
RG123H1-0400-0004-GS1205
CoroCut® 1-2, pastilha para ranhuramentochevron_right
Novo

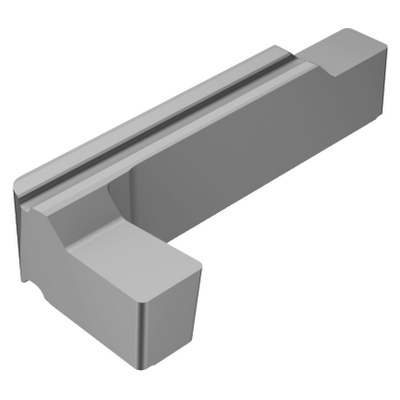

Representação genérica
Disponível
Quantidade do pacote: 10
ISO: RG123H1-0400-0004-GS1205
Id do material: 8912259
EAN: 7323229154297
ANSI: RG123H1-0400-0004-GS1205
Valores iniciais (Primary (Radial) KAPR 90 deg )
M1.0.Z.AQ, Dureza: 200 HB
M
fn 0.1 mm/r (0.05 - 0.15)
vc 200 m/min (250 - 175)
N1.3.C.AG, Dureza: 90 HB
N
fn 0.1 mm/r (0.05 - 0.15)
vc 1900 m/min (2400 - 240)
S2.0.Z.AG, Dureza: 350 HB
S
fn 0.1 mm/r (0.05 - 0.15)
vc 95 m/min (105 - 85)
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Classificação de materiais nível 1(TMC1ISO)
M
N
S
Designação dos fabricantes do quebra-cavacos
(CBMD)
GS
Tipo de operação
(CTPT)
finishing
Código de montagem da pastilha (métrico)(IFS)
Concave prismatic section with rail
Formato e tamanho da pastilha
(CUTINT_SIZESHAPE)
CoroCut 1-2 -size HX1
Número de arestas de corte(CEDC)
1
Assento da pastilha(SSC_M)
HX
Largura de corte
(CW)
4 mm
Menor tolerância da largura de corte(CWTOLL)
-0,02 mm
Maior tolerância da largura de corte(CWTOLU)
0,02 mm
Raio de canto esquerdo(REL)
0,4 mm
Raio do canto direito(RER)
0,4 mm
Menor tolerância do raio de canto(RETOLL)
-0,05 mm
Maior tolerância do raio de canto(RETOLU)
0,05 mm
Profundidade máxima de corte
(CDX)
6 mm
Diâmetro interno mínimo do canal axial(DAXIN)
96 mm
Diâmetro mínimo do furo
(DMIN)
44 mm
Ângulo do corpo da ferramenta em relação à máquina(BAMS)
90 °
Ângulo de saída da pastilha(GAN)
0 °
Sentido
(HAND)
Right
Classe
(GRADE)
1205
Cobertura(COATING)
PVD AlTiN
Espessura da pastilha(S)
4,35 mm
Ângulo de folga principal(AN)
7 °
Peso do item(WT)
0,012 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
HX
Release date(ValFrom20)
22/02/26
ID de liberação do pacote(RELEASEPACK)
26.1
