SL-QFU-RG25C40-045A
SL-QFU-RG25C40-045A

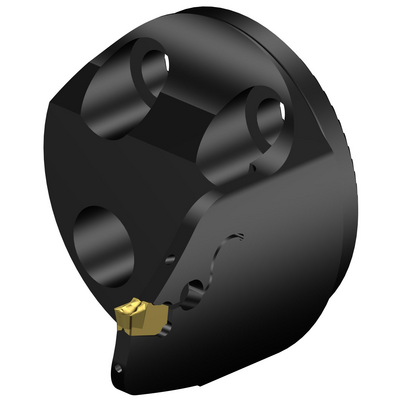

CoroCut® QF, cabeça de corte para canais frontaischevron_right
Representação específica
Disponível em uma semana
Quantidade do pacote: 1
ISO: SL-QFU-RG25C40-045A
Id do material: 7192496
EAN: 7323221534578
ANSI: SL-QFU-RG25C40-045A

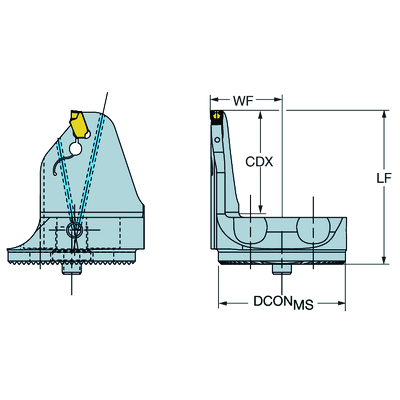

Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Profundidade máxima de corte
(CDX)
25 mm
Diâmetro interno mínimo do canal axial(DAXIN)
45 mm
Diâmetro externo máximo do canal axial(DAXX)
60 mm
Direção do suporte do canal axial(AXGSUP)
1
Código do tipo de fixação(MTP)
clamp on top of insert
Parte2 dos identificadores da interface da pastilha(CUTINT_MASTER)
CoroCut QFU -size G (QFU-G-0300-03-TF)
Assento da pastilha(SSC_M)
QFU-G
Direção da interface de adaptação da máquina
(ADINTMS)
SL head (screw mounted) -size 40
Ângulo do corpo da ferramenta em relação à peça
(BAWS)
0 °
Balanço mínimo(OHN)
41 mm
Balanço máximo
(OHX)
41 mm
Sentido
(HAND)
Right
Código de entrada de refrigeração
(CNSC)
axial concentric entry
Tipo código de saída de refrigeração(CXSC)
axial inclined exit
Tipo de saída de refrigeração(CXST)
both over and under the cutting edge
Pressão de refrigeração(CP)
150 bar
Diâmetro de conexão do lado da máquina(DCONMS)
40 mm
Comprimento funcional(LF)
41 mm
Largura funcional(WF)
22 mm
Altura funcional(HF)
0,1 mm
Comprimento total(OAL)
44,5 mm
Peso do item(WT)
0,139 kg
Código do tamanho do assento da pastilha - polegada(SSC_N)
QFU-G
Release date(ValFrom20)
22/02/18
ID de liberação do pacote(RELEASEPACK)
18.1
