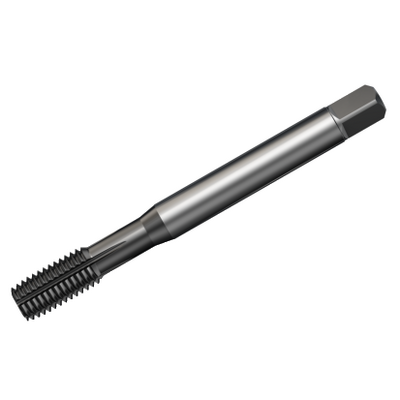

Representação genérica
Disponível
Quantidade do pacote: 1
ISO: T400-XM150AE-1/4 C150
Id do material: 8248283
EAN: 7323226757347
ANSI: T400-XM150AE-1/4 C150
Valores iniciais
P2.1.Z.AN, Dureza: 175 HB
P
vc 30 sfm
N1.3.C.AG, Dureza: 90 HB
N
vc 65 sfm
Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Classificação de materiais nível 1(TMC1ISO)
P
N
Diâmetro da rosca(TDZ)
UNC 1/4-20
Tipo de formato de rosca(THFT)
UNC 60°
Comprimento do chanfro do macho(TCL)
0,1744 in
Roscas por polegadas(TPI)
20
Diâmetro da rosca(TD)
0,25 in
Diâmetro do furo pré-usinado(PHD)
0,2283 in
Premachined hole type(PHT)
blind hole
Tipo de furo(HTY)
through/blind
Classe de tolerância da rosca(TCTR)
2B
Grupo standard básico(BSG)
ANSI
Comprimento util
(LU)
1,063 in
Direção da interface de adaptação da máquina
(ADINTMS)
Tap shank ANSI -inch: 0.255 x 0.191
Designação dos fabricantes do quebra-cavacos
(CBMD)
XM
Classe
(GRADE)
C150
Substrato(SUBSTRATE)
HSS-PM
Diâmetro de conexão do lado da máquina(DCONMS)
0,255 in
Código de entrada de refrigeração
(CNSC)
without coolant entry
Tipo código de saída de refrigeração(CXSC)
no coolant exit
Comprimento funcional(LF)
2,5 in
Diâmetro do pescoço(DN)
0,1811 in
Quantidade de canais(NOF)
5
Comprimento da rosca(THL)
0,6102 in
Propriedade de conicidade da rosca(THBTP)
Sim
Tipo de chanfro de rosqueamento(THCHT)
C = 2-3xTP
Peso do item(WT)
0,0419 lb
Comprimento total(OAL)
2,5 in
Release date(ValFrom20)
29/09/22
ID de liberação do pacote(RELEASEPACK)
22.2
