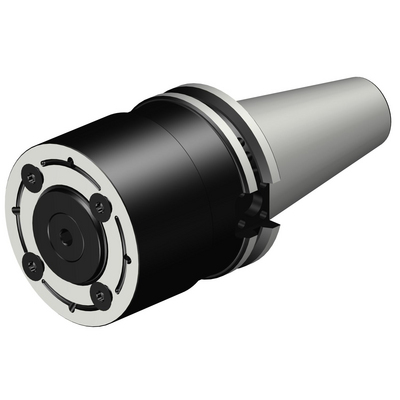

Representação específica
Feito sob medida
Quantidade do pacote: 1
ISO: V40-Y31-063-070
Id do material: 6718415
EAN: 26718415
ANSI: V40-Y31-063-070

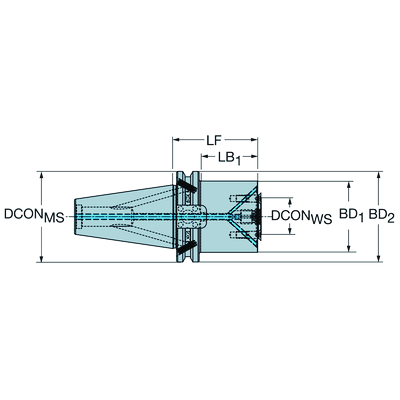

Ilustrações técnicas
Ilustrações técnicas
Dados do produto
Direção da interface de adaptação da máquina
(ADINTMS)
CAT-V -AD/B central/flange coolant - CAT-V40
Direção de interface de adaptação da peça
(ADINTWS)
Arbor -Coromant disc mill (4 bolts) -inch: Y31
Código de entrada de refrigeração
(CNSC)
decentral over flange and axial
Tipo código de saída de refrigeração(CXSC)
axial inclined exit
Pressão de refrigeração(CP)
80 bar
Diâmetro funcional(DFC)
44,45 mm
Tamanho da rosca do tirante de tração(CRKS)
Inch 5/8"-11
Diâmetro da conexão do lado da peça(DCONWS)
31,75 mm
Kappa (eixo z rot.)(KAP)
0 °
Comprimento funcional(LF)
70 mm
Diâmetro do corpo(BD_1)
63 mm
Diâmetro do corpo(BD_2)
63,5 mm
Comprimento do corpo(LB_1)
50,5 mm
Comprimento do corpo(LB_2)
70 mm
Ângulo de conicidade(BHTA_1)
0 °
Ângulo de conicidade(BHTA_2)
0 °
Torque(TQ)
6,4 Nm
Rotação máxima(RPMX)
10 000 1/min
Código do material do corpo
(BMC)
Aços
Balancing method code(BLMC)
Balancing by design
Peso do item(WT)
2,008 kg
Comprimento total(OAL)
140,8 mm
Release date(ValFrom20)
21/02/15
ID de liberação do pacote(RELEASEPACK)
15.1
