1P230-1000-XB 1630
1P230-1000-XB 1630

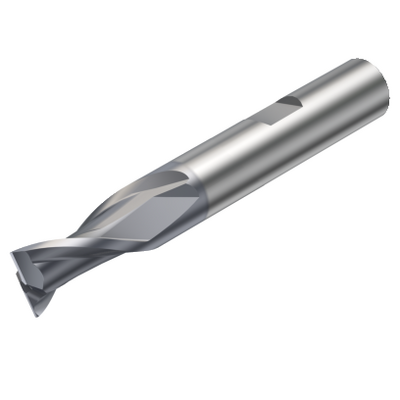

Allmän avbildning
Ersätts av 1K232-1000-XB 1730
Tillgänglig inom en vecka
Den rekommenderade produkten har andra dimensioner.
Listpris: 1 275.00 SEK
På lager
Paketkvantitet: 1
ISO: 1P230-1000-XB 1630
Material-id: 6259651
EAN: 26259651
ANSI: 1P230-1000-XB 1630
Tekniska illustrationer
Tekniska illustrationer
Produktdata
Materialklassificering nivå 1(TMC1ISO)
P
M
K
S
Antal periferieffektiva skäreggar(ZEFP)
2
Skärdiameter
(DC)
10 mm
Anslutningsdiameter på maskinsidan(DCONMS)
10 mm
Skaftdiametertolerans(TCDCON)
h6
Maximalt skärdjup
(APMX)
19,5 mm
Maximalt förhållande för arbetsingrepp(AERMX)
1
Brukbar längd
(LU)
19,5 mm
Funktionell längd(LF)
72 mm
Max. rotationshastighet(RPMX)
80 000 1/min
Adaptivt gränssnitt maskinriktning
(ADINTMS)
Weldon (DIN6535-HB) -metric: 10
Hörnfas(KCH)
45 °
Hörnfasbredd(CHW)
0,2 mm
Max. rampningsvinkel(RMPX_FFW)
9 °
Maximalt skärdjup(APMX_PFW)
19,5 mm
Tandstigvinkel(FHA)
30 °
Maximalt skärdjup(APMX_FFW)
19,5 mm
Sort
(GRADE)
1630
Substrat(SUBSTRATE)
HC
Beläggning(COATING)
PVD AlCrN
Skärvätskans inloppsutförande
(CNSC)
without coolant entry
Nedre tolerans för skärdiameter(DCTOLL)
−0,05 mm
Övre tolerans för skärdiameter(DCTOLU)
−0,03 mm
Skärdiameterns ytkontakt(DCF)
9,6 mm
Objektets vikt(WT)
0,082 kg
Förmåga att skära i mitten(CCC)
Ja
Grundläggande standardgrupp(BSG)
DIN 6527 L
Radiell spånvinkel(GAMF)
9 °
Axiell spånvinkel(GAMP)
5,5 °
Total längd(OAL)
72 mm
Release date(ValFrom20)
2012-09-19
Release pack-ID(RELEASEPACK)
12.2
